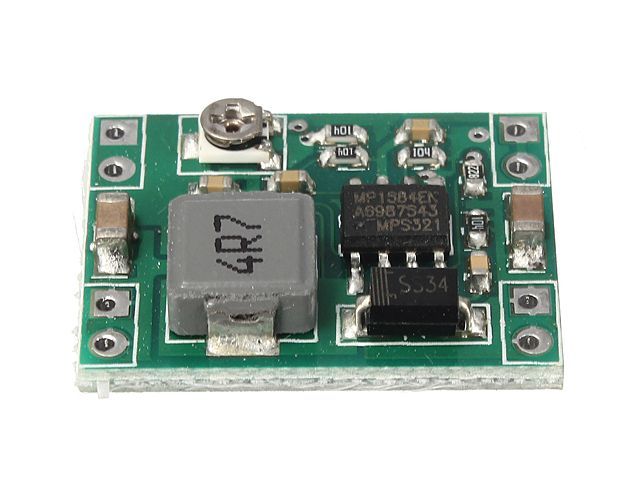

Modul nastavitelného zdroje STEP-DOWN 0,9 - 20V / 1A (2A) mini, univerzální použití
Uin 4,5 - 28V, Uout 0,9 - 20V, 22x17mm
Kód zboží:
460M004600
EAN:
Dostupnost:
Hlavní sklad:
ihned k odeslání
na prodejně > 25 ks
Cena bez DPH:
36,85 Kč
Cena s DPH:
44,59 Kč
Lze objednat jen 121 ks
Velmi malý univerzálně použitený modul impulzního zdroje, velmi vhodné pro opravy zdrojových částí LED TV ve kterých není možné identifikovat původní obvod a nebo je nedostupný. Výstupní napětí je nastavitelné pomocí trimru osazeného přímo na desce modulu. Provozní teplota modulu je přímo závislá na odebíraném proudu, doporučujeme použít pro aplikace do 1,0A. Rozměry modulu jsou 22x17x4mm, pracovní frekvence 0,75 - 1,5MHz, účinnost 90 - 96%. Vstupní i výstupní napětí je nutnéé zablokovat dalším externím elektrolytickým kondenzátorem s hodnotou 100 až 220uF.
Vstupní napětí 4,5 - 28V
Výstupní napětí 0,9 - 30V
Výstupní proud doporučený - do 1,0A
Výstupní proud maximální 2A
Odběr proudu na prázdno 0,2mA
Změřená teplota modulu pří okolní teplotě 20°C, vstupní napětí 12V a výstupní napětí 3,3V:
Trvalý výstupní proud :
0,5A - 44°C
1,0A - 52°C
1,5A - 61°C
