Modul nastavitelného zdroje STEP-DOWN 1.25 - 36V / 5A (8A), univerzální použití
Uin 4 - 40V, Uout 1.25 - 36V, 61x41x27mm
Kód zboží:
460M000700
Výrobce:
NC
EAN:
Dostupnost:
Hlavní sklad:
Nedostupné
Externí sklad:
Nedostupné

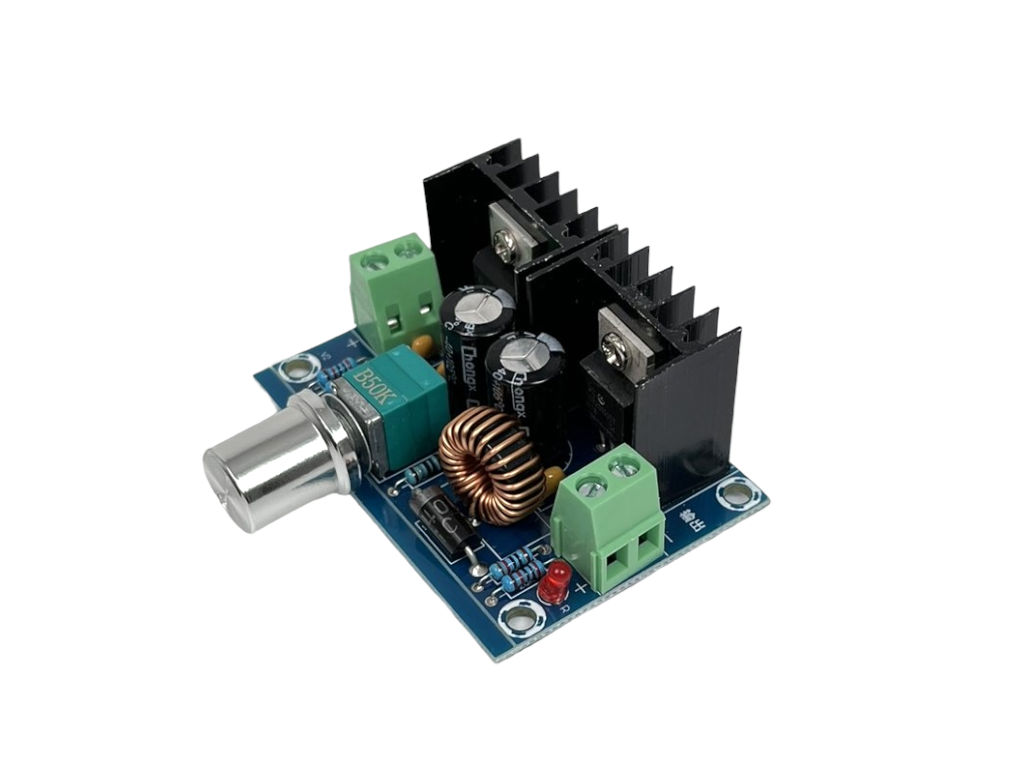

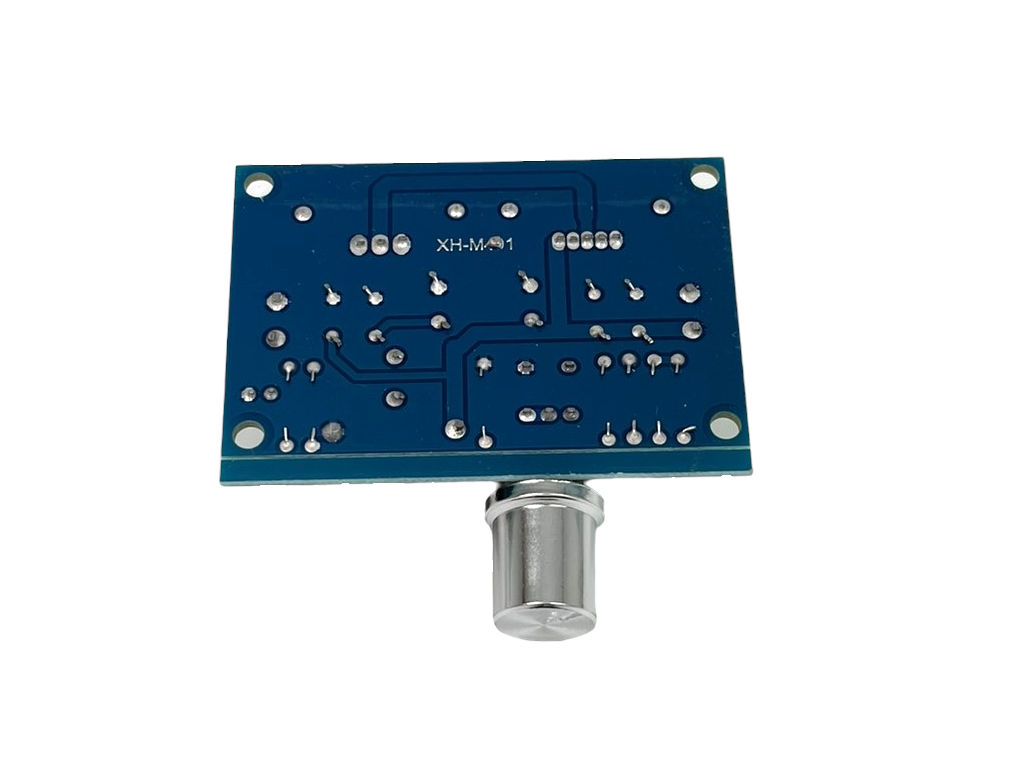

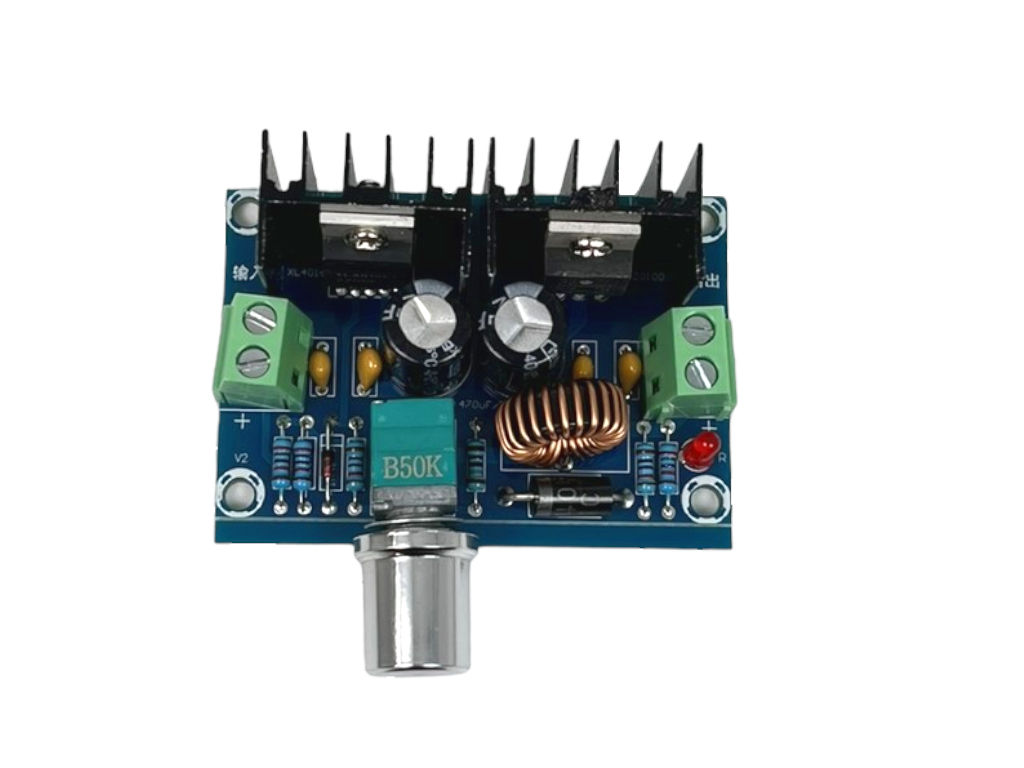

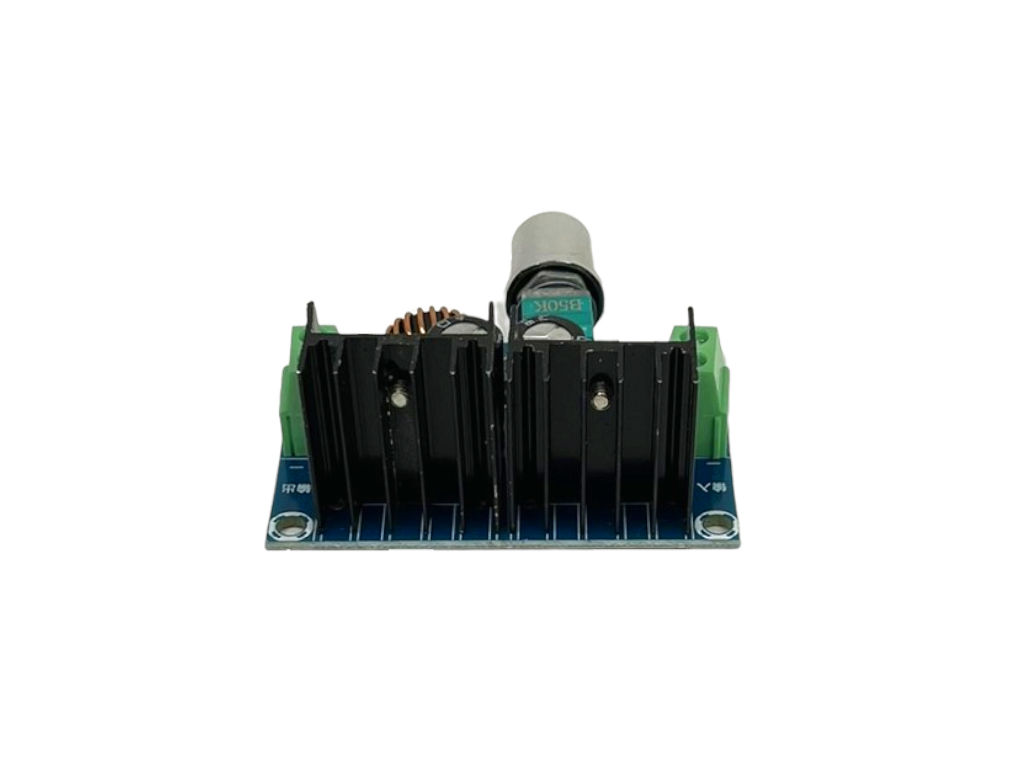

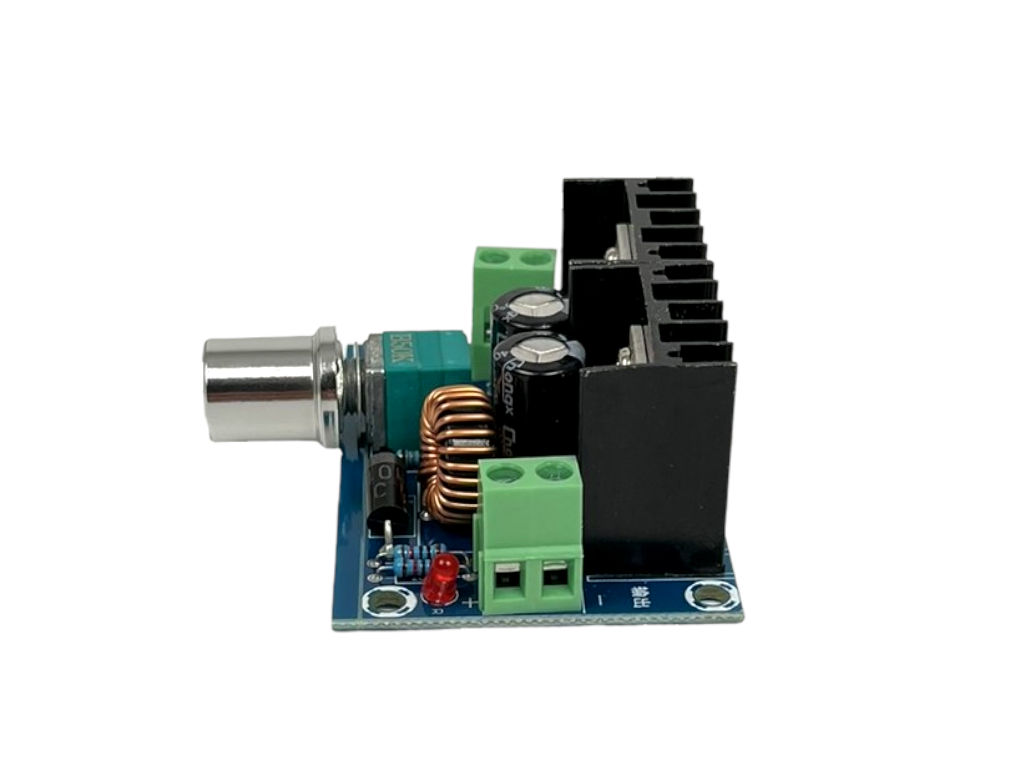

Univerzálně použitený modul impulzního zdroje s vysokou účinností. Díky velmi dobře nastavitelnému výstupnímu napětí jej lze použít i jako zdroje napětí pro širokou škálu aplikací. Výstupní napětí je nastavitelné pomocí potenciometru osazeného přímo na desce modulu. Potenciometr disponuje vypínačem. Provozní teplota modulu je přímo závislá na odebíraném proudu. Doporučujeme použít pro aplikace v trvalé zátěži do 5A, pro vyšší zatížení do 8A doporučujeme vybavit modul větráčkem. Modul není dimenzován pro trvalé zatížení maximálním proudem ( bez chladiče ).
Modul je osazen obvodem XL4016E1.
Specifikace:
Regulace napětí: PWM modulace
Vstupní napětí: 4 - 40V DC
Výstupní napětí: 1.25 - 36V DC
Max. výstupní proud ( s větráčkem ): 8A
Max. výkon: 200W
Účinnost: 94%
Frekvence PWM modulace: 180kHz
Rozměry ( cca ): 61 x 41 x 27 mm
