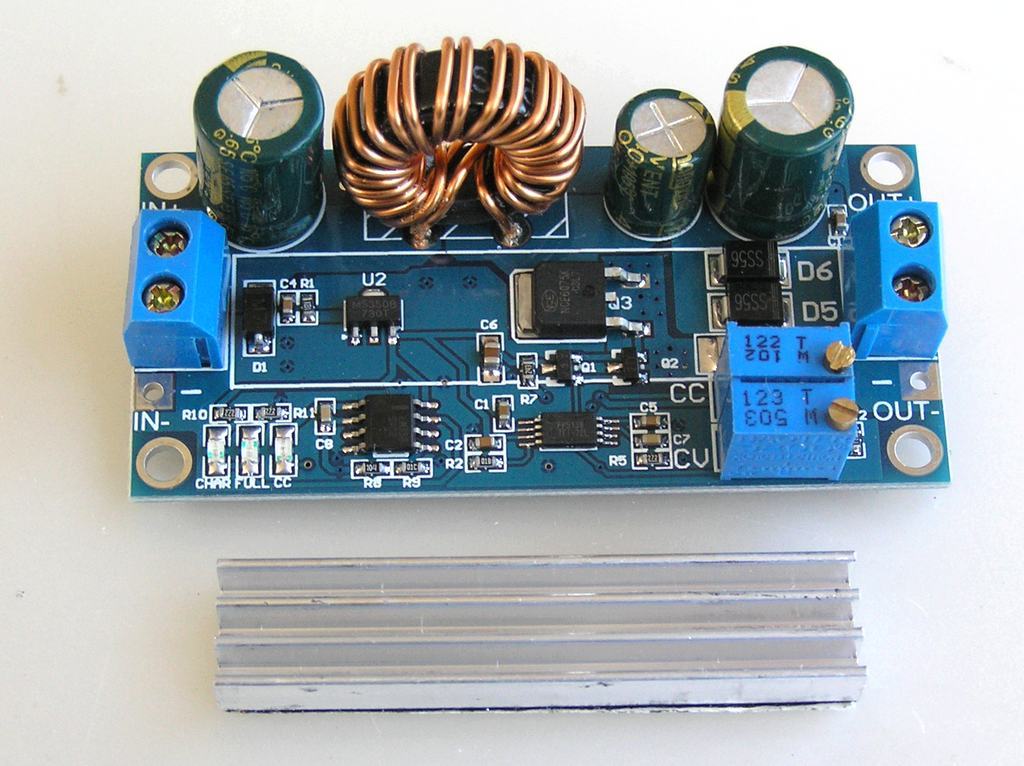

Modul nastavitelného zdroje STEP-DOWN + STEP-UP 5 - 30V / 1,2 - 30V 3A (4A) s nastavením CV/CC, univerzální použití
Uin 5 - 30V, Uout 0,5 - 30V, 66x33mm
Kód zboží:
460M050700
EAN:
Dostupnost:
Hlavní sklad:
ihned k odeslání
na prodejně 22 ks
Cena bez DPH:
169,65 Kč
Cena s DPH:
205,28 Kč
Lze objednat jen 22 ks
Univerzálně použitelný modul impulzního zdroje step-up/down s plynulým přechodem vhodný pro nabíjení akumulátorů vyžadujících precizní omezení nabíjecího proudu a současné kontrole maximálního nabíjecího napětí. Konstatní proud umožňuje režim CC a kontrolu napětí režim CV ( konstantní proud / konstantní napětí což je velmi vhodné pro nabíjení Li-ion a olověných akumulátorů ). Výstupní napětí a maximální výstupní proud jsou nastavitelné pomocí víceotáčkových trimrů osazených přímo na desce modulu. Režim ve kterém se momentálně modul nachází je indikován pomocí 3ks LED které jsou přímo na desce modulu.
modrá led = probíhá nabíjení v režimu CV ( maximální nabíjecí napětí je již dosaženo, avšak proud je vyšší než 50mA a zároveň nižší než nastavené omezení CC )
rudá led = probíhá nabíjení v režimu CC ( není dosaženo maximální nabíjecí napětí a proud je omezen nastavením CC )
zelená led = nabíjení je ukončeno ( nabíjecí napětí dosáhlo maximální nastavené hodnoty CV a nabíjecí proud poklesl pod 50mA )
Vstupní napětí 5 - 30V
Výstupní napětí 0,5 - 30V, optimálně 1,2 - 30V
Výstupní proud v režimu STEP DOWN doporučený - do 2A
Výstupní proud v režimu STEP DOWN maximální 4A
Výstupní proud v režimu STEP UP v poměru 1/2 doporučený - do 2A
Výstupní proud v režimu STEP UP v poměru 1/2 maximální 3A
Minimální omezení výstupního proudu 100mA
Vstupní proud na prázdno 15mA
Pracovní frekvence 180kHz
Provozní teplota modulu je přímo závislá na výstupním proudu a poměru vstupního / výstupního napětí, doporučujeme použít pro aplikace s trvalým výstupním proudem do 2A. Je potřeba mít na paměti, že velikost modulu limituje jeho maximální tepelnou ztrátu. Součástí dodávky je i malý chladič který mírně zvyšuje dostupný výkon celého modulu. Chladič se samolepící páskou je možné nalepit na všech 5 výkonových polovodičů najednou. Při proudech nad 2A je vhodné podpořit filtraci vstupního i výstupního napětí pomocí nízkoimpedančních kondenzátorů s kapacitou 470uF - 1000uF.
