TL431 SMD pouzdro SO-23 / TL431AFDT normálně piny
Referenční obvod 2,45V pro regulátory
Kód zboží:
3000057500
Výrobce:
NXP
EAN:
Dostupnost:
Hlavní sklad:
ihned k odeslání
na prodejně > 25 ks
Cena bez DPH:
8,47 Kč
Cena s DPH:
10,25 Kč
Lze objednat jen 74 ks
Referenční napětí 2,45V

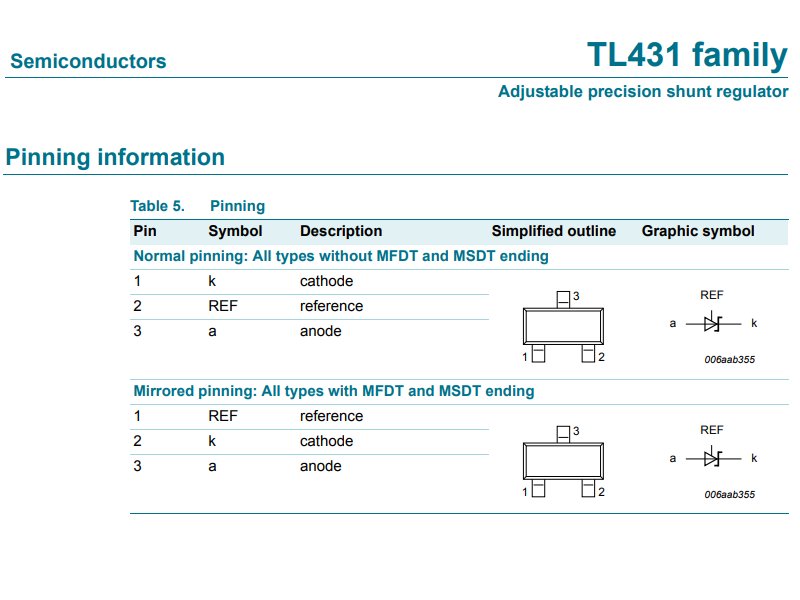

POZOR - obvod TL431 v SMD pouzdru se vyrábí ve dvou variantách které se liší v připojení pinů. Anoda je vždy samostatný střední pin. Katoda a Reference jsou piny, které mohou být prohozeny a tudíž je nezbytně nutné správně identifikovat potřebný obvod neboť na pouzdru není tato skutečnost nikterak vyznačena.

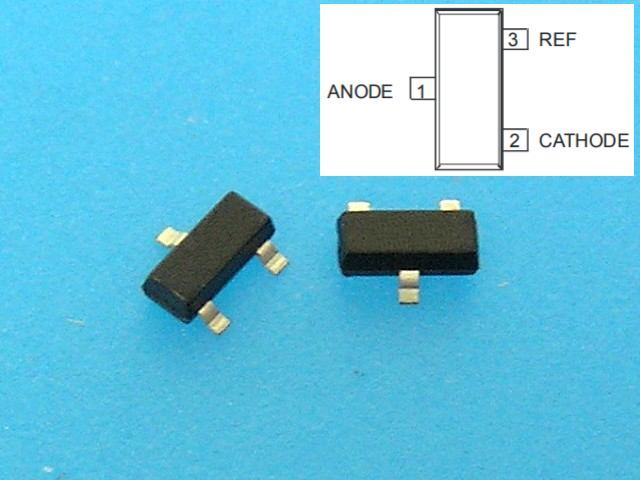

Obvod ke kterému patří tento popis má piny normálně - tak jak je uvedeno na obrázku.
