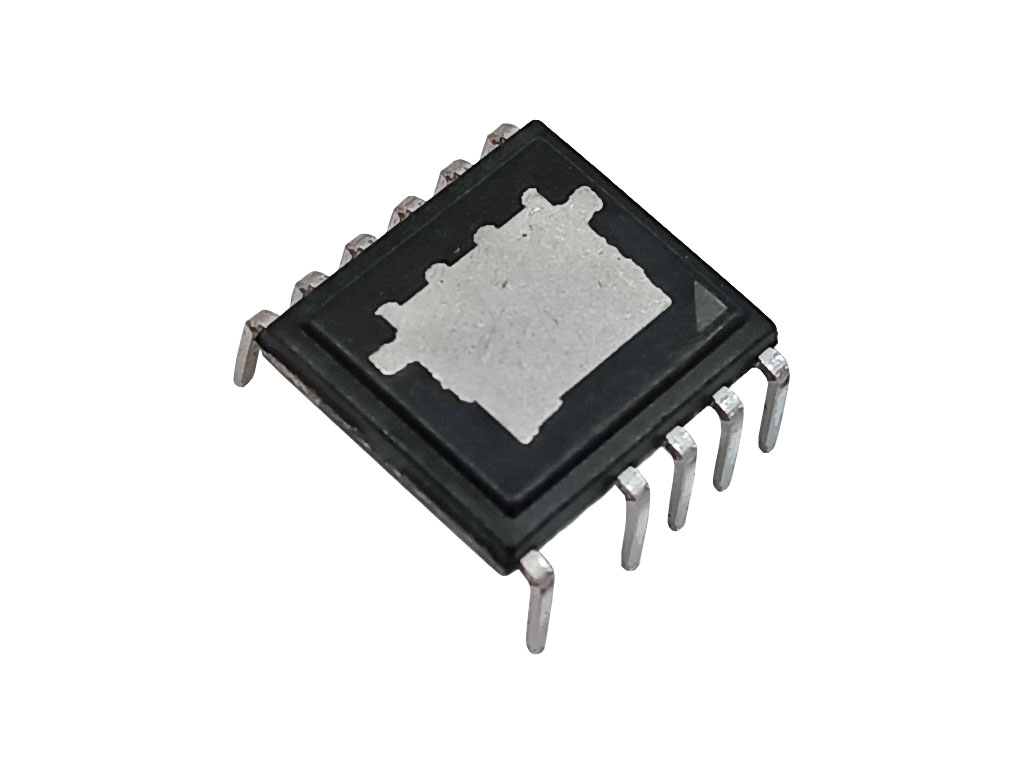

Výkonový obvod imp. zdroje
Kód zboží:
3000251100
Výrobce:
POWER INTEGRATIONS
EAN:
Dostupnost:
Hlavní sklad:
není skladem
! Termín na dotaz !
Externí sklad:
není skladem
Cena bez DPH:
94,87 Kč
Cena s DPH:
114,79 Kč
Lze objednat jen ks
TOP267VG je použit v napajení lednice Samsung RB29FERNDSS
TOP267VG patří do řady TOPSwitch-JX integrovaných spínačů od Power Integrations. Tento off-line spínač s technologií EcoSmart™ je určen pro efektivní konstrukci zdroje s nízkou spotřebou v pohotovostním režimu (< 100 mW při 265 VAC) a nabízí až 750 mW výstupní výkon při 1 W vstupu (~230 VAC)
Díky integrovanému MOSFET tranzistoru 725V, víceúrovňovému PWM řízení (132/66 kHz), efektivnímu režimu soft‑start, rozličným ochranným mechanismům (např. OCP, OVP, SCP), a restartu při přetížení, umožňuje návrh kompaktních a spolehlivých napájecích řešení
Dodává se v eDIP‑12 pouzdru, vhodném pro horizontální montáž s možností použití externího chladiče pro optimalizaci tepelné odolnosti. Jeho výkonová kapacita dosahuje až 44 W, typicky 19–32 W při běžné implementaci na PCB při 230 VAC
Technické parametry
Parametr Hodnota
Typ Integrovaný off-line spínač (flyback)
Série TOPSwitch-JX
Výrobce Power Integrations
Izolační kategorizace Isolovaný (flyback topology)
Napájecí MOSFET 725 V
Přepínací frekvence 66 kHz / 132 kHz režimy
Výstupní výkon až 44 W (otevřené návrhy), 19–32 W na PCB při +50 °C
Režim EcoSmart Ano – spotřeba v no-load < 100 mW
Funkce ochrany SCP / OCP / OPP / OVP / OTP / Auto-restart
Pouzdro eDIP-12 (DIP-12 s vystupujícím chladičem)
Výstupní napětí typicky 12 V (podle návrhu)
Teplotní rozsah −40 °C až +150 °C
