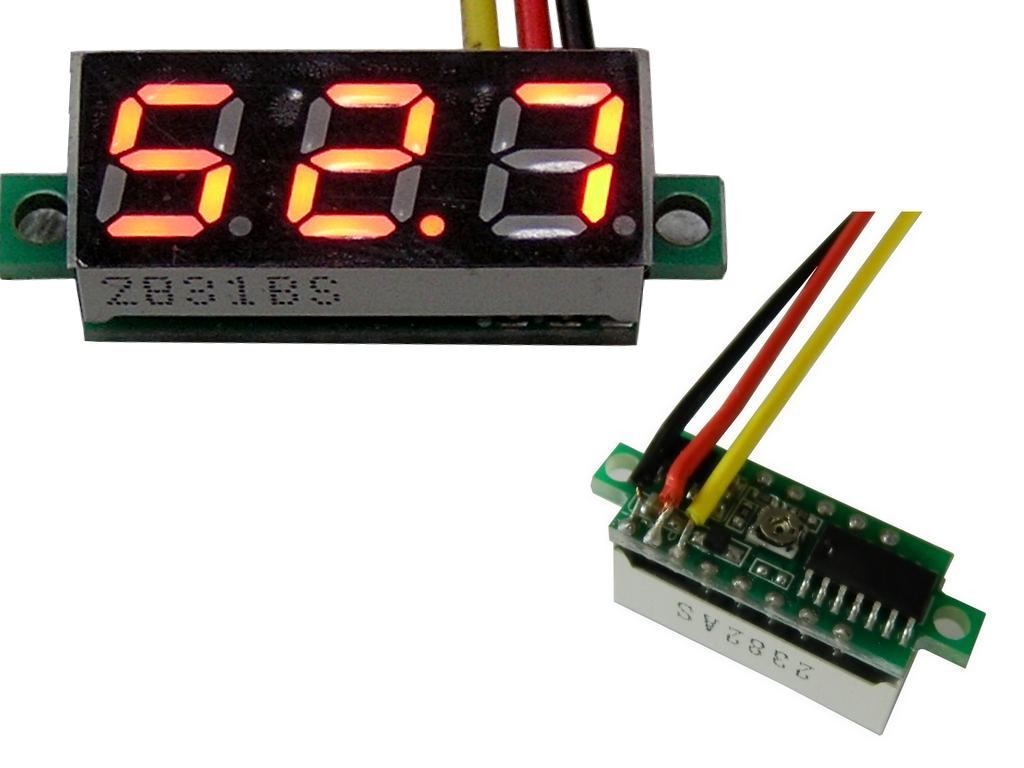

Digitální panelové měřidlo napětí 0-100 V s LED indikací - mini verzeRozměry: 23 x 10 mm, hloubka 10 mm, displej 0,28"Toto panelové měřidlo slouží k přímému měření napájecího napětí modulu v rozsahu 5 až 30 V, případně v režimu samostatného napájení umožňuje měření napětí od 0 do 100 V. Minimální napájecí napětí pro provoz je přibližně 4 V, maximální 30 V, přičemž doporučený rozsah napájení je 7 až 18 V. Měřidlo využívá společnou kostru a nabídne plovoucí desetinnou tečku pro přehledné zobrazení hodnot.
Pro konfiguraci samostatného napájení se používá červený vodič jako zdroj napájení a žlutý vodič pro přivedení měřeného napětí. Pokud je měřeno napájecí napětí, jsou žlutý a červený vodič spojeny.
Spotřeba měřidla je 19,5 mA při 12 V napájení.
Technické parametry:- Rozsah měření napětí: 0 - 100 V (samostatné napájení) nebo 5 - 30 V (přímo z napájení modulu)
- Minimální napájecí napětí: cca 4 V
- Maximální napájecí napětí: 30 V
- Doporučené napájení: 7 - 18 V
- Spotřeba: 19,5 mA při 12 V
- Rozměry otvoru pro montáž: 23 x 10 mm
- Hloubka modulu: 10 mm
- Velikost LED displeje: 0,28"
- Funkce: plovoucí desetinná tečka
