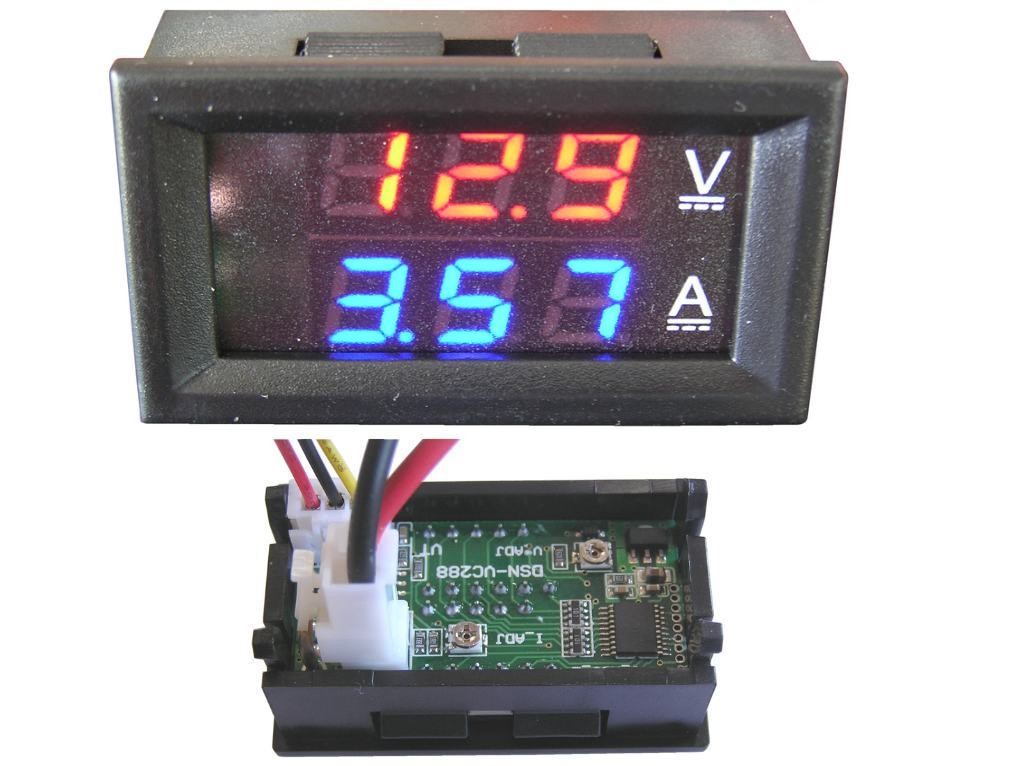

Digitální panelové sdružené měřidlo pro napětí a proudRozměry: 48x28mmToto měřidlo slouží k přesnému měření napětí a proudu v elektrických obvodech. Měří napětí přímo z napájecího zdroje s přesností na jedno desetinné místo v rozsahu 5 až 30 V. Při použití samostatného napájecího zdroje (doporučeně 5-24 V) lze měřit napětí až do 100 V s přesností na jedno desetinné místo. Přístroj začíná pracovat již při napětí 4 V, ale je vhodné ponechat rezervu pro interní stabilizátor.
Zařízení má dva samostatné LED displeje pro zobrazení napětí a proudu. Kalibrace se provádí přímo na modulu pomocí trimrů. Proudový bočník je vestavěn v modulu, což umožňuje měřit proud až do 10 A.
Toto měřidlo je vhodné pro použití v solárních systémech, nabíječkách nebo jiných aplikacích, kde je potřeba současně sledovat napětí i proud. Měřené napětí má společnou kostru s napájecím napětím, což je důležité pro správné zapojení.
Technické parametry:- Měřicí rozsah napětí: 0 - 100 V (při samostatném napájení)
- Měřicí rozsah napájecího napětí: 5 - 30 V
- Měřicí rozsah napětí napájecího zdroje: 5 - 30 V
- Měřicí rozsah proudu: 0 - 10 A
- Přesnost měření: na jedno desetinné místo
- Napájecí proud: cca 18 mA při 4 - 30 V
- Rozměry panelu: 48 x 28 mm
- Výřez pro montáž: 45 x 26 mm
- Hloubka modulu: 25 mm
