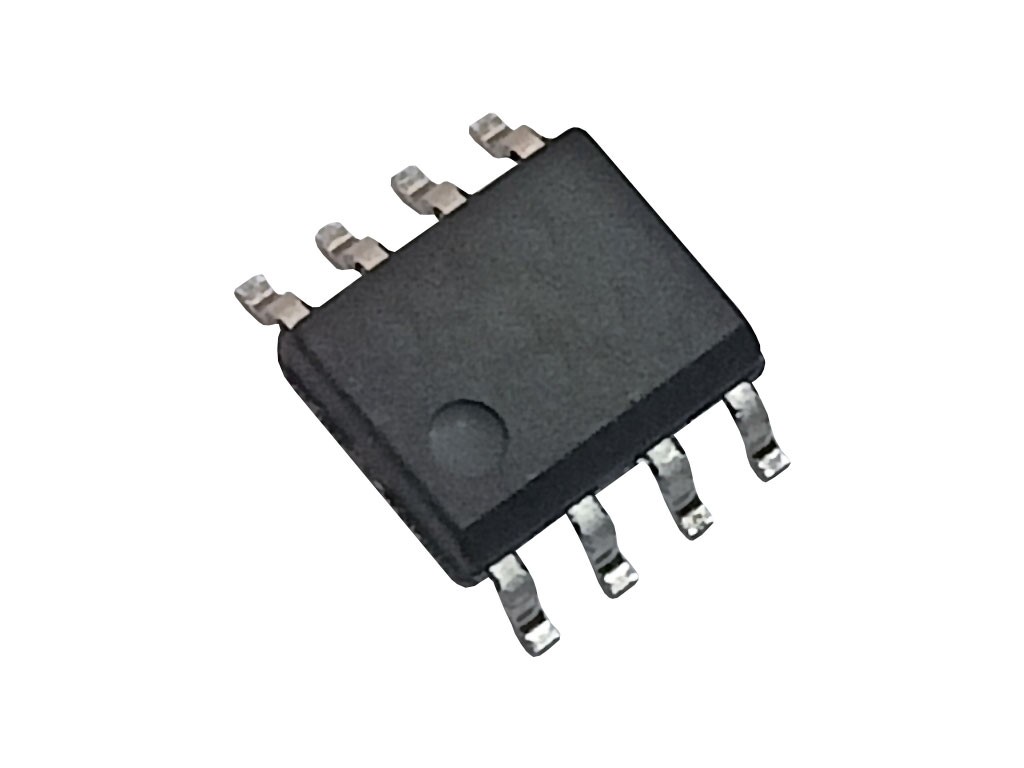

Integrovaný řídící obvod nabíječky AP5056 SOP-8
Kód zboží:
3000245800
Řídící obvod pro nabíjení Li-ion baterií s konstantním proudem a napětím v pouzdru SOP-8. Celý popis
77,00 Kč
bez DPH: 63,64 Kč
Skladem 18 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
77,00 Kč
Integrovaný řídící obvod nabíječky AP5056 v pouzdru SOP-8
Popis produktu:
AP5056 je integrovaný obvod určený pro řízení nabíjení lithium-iontových baterií s konstantním proudem a konstantním napětím. Díky pouzdru SOP-8 s chladičem na spodní straně a nízkému počtu potřebných externích součástek je vhodný zejména pro přenosné zařízení.
Obvod lze použít jak pro napájení z USB portu, tak z adaptéru. Vnitřní PMOSFET a ochrana proti zpětnému vybíjení eliminují potřebu externí izolační diody. Tepelná zpětná vazba automaticky upravuje nabíjecí proud, aby se zabránilo přehřátí při vyšších teplotách nebo výkonu.
Nabíjecí napětí je pevně nastaveno na 4,2 V, zatímco nabíjecí proud lze nastavit pomocí externího rezistoru. Obvod automaticky ukončí nabíjení, když proud klesne na jednu desetinu nastavené hodnoty po dosažení konečného napětí.
Po odpojení vstupního napětí přechází do nízkoproudového režimu s odběrem menším než 2 µA. K dispozici je také režim vypnutí s odběrem kolem 50 µA, pokud je k dispozici napájení.
Hlavní funkce:
Oblasti použití:
Technické parametry:
- Typ pouzdra: SOP-8 s chladičem
- Nabíjecí napětí: 4,2 V ± 1 %
- Nastavitelný nabíjecí proud: až 1000 mA
- Odběr v režimu vypnutí: 50 µA
- Odběr v nízkoproudovém režimu: méně než 2 µA
- Prahové napětí trickle nabíjení: 2,9 V
- Funkce: konstantní proud/napětí, tepelná regulace, měkký start, detekce teploty baterie, automatické ukončení nabíjení
- Vnitřní prvky: PMOSFET, ochrana proti zpětnému vybíjení, stavové výstupy pro LED indikaci
Popis produktu:
AP5056 je integrovaný obvod určený pro řízení nabíjení lithium-iontových baterií s konstantním proudem a konstantním napětím. Díky pouzdru SOP-8 s chladičem na spodní straně a nízkému počtu potřebných externích součástek je vhodný zejména pro přenosné zařízení.
Obvod lze použít jak pro napájení z USB portu, tak z adaptéru. Vnitřní PMOSFET a ochrana proti zpětnému vybíjení eliminují potřebu externí izolační diody. Tepelná zpětná vazba automaticky upravuje nabíjecí proud, aby se zabránilo přehřátí při vyšších teplotách nebo výkonu.
Nabíjecí napětí je pevně nastaveno na 4,2 V, zatímco nabíjecí proud lze nastavit pomocí externího rezistoru. Obvod automaticky ukončí nabíjení, když proud klesne na jednu desetinu nastavené hodnoty po dosažení konečného napětí.
Po odpojení vstupního napětí přechází do nízkoproudového režimu s odběrem menším než 2 µA. K dispozici je také režim vypnutí s odběrem kolem 50 µA, pokud je k dispozici napájení.
Hlavní funkce:
- Nastavitelný nabíjecí proud až 1000 mA
- Bez potřeby externích MOSFET tranzistorů, snímacích rezistorů a blokovacích diod
- Lineární nabíječka pro jednočlánkové Li-ion baterie
- Konstantní proud a napětí s tepelnou regulací
- Možnost napájení přímo z USB portu
- Pevné nabíjecí napětí 4,2 V ±1 %
- Monitorování výstupního proudu
- Dvojitá indikace stavu nabíjení pomocí LED
- Automatické ukončení nabíjení při poklesu proudu na 1/10
- Režim nízkého odběru po odpojení napájení
- Prahové napětí pro trickle nabíjení 2,9 V
- Měkký start pro omezení náběhového proudu
- Detekce teploty baterie
Oblasti použití:
- Mobilní telefony
- PDA
- MP3 a MP4 přehrávače
- Nabíječky
- Bluetooth zařízení
- GPS navigace
- Akumulátorové svítilny (např. EMOS E7712)
Technické parametry:
- Typ pouzdra: SOP-8 s chladičem
- Nabíjecí napětí: 4,2 V ± 1 %
- Nastavitelný nabíjecí proud: až 1000 mA
- Odběr v režimu vypnutí: 50 µA
- Odběr v nízkoproudovém režimu: méně než 2 µA
- Prahové napětí trickle nabíjení: 2,9 V
- Funkce: konstantní proud/napětí, tepelná regulace, měkký start, detekce teploty baterie, automatické ukončení nabíjení
- Vnitřní prvky: PMOSFET, ochrana proti zpětnému vybíjení, stavové výstupy pro LED indikaci
