Napájecí modul LCD 17PW25-4 pro Vestel TV 26-32"
Kód zboží:
410M030401
Napájecí zdroj 17PW25-4 pro LCD TV s úhlopříčkou 26-32" s možností úpravy na +24V. Celý popis
Nedostupné

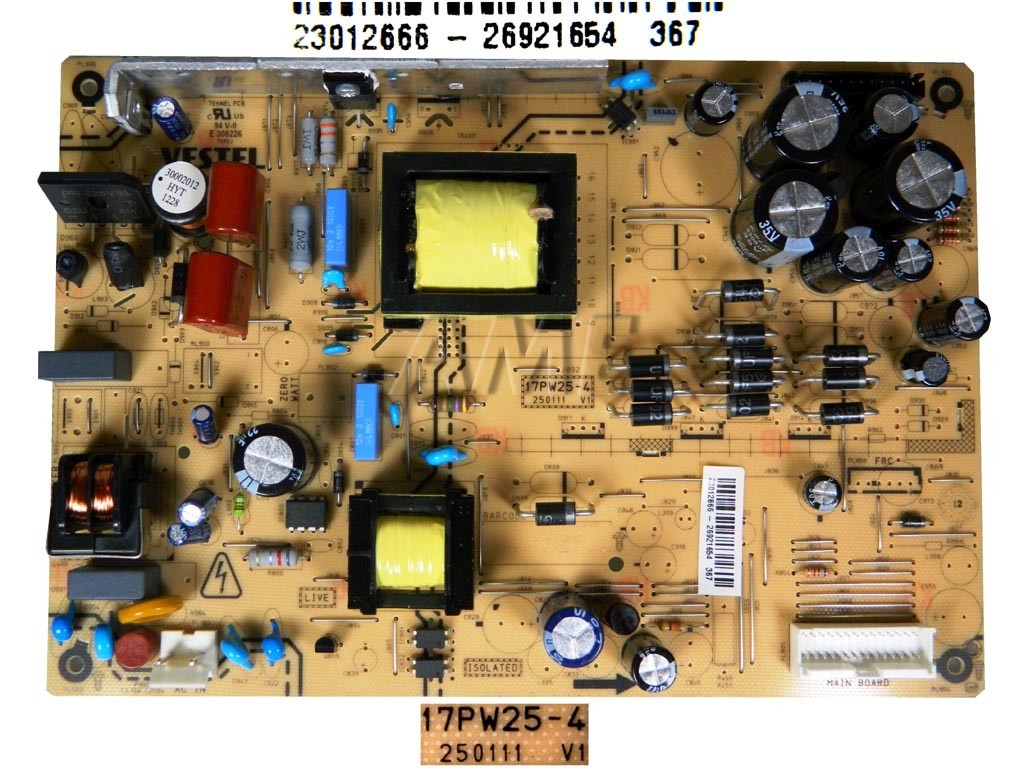

Napájecí modul 17PW25-4 / SMPS BOARD pro LCD TV
Tento napájecí modul je určen pro LCD televize s úhlopříčkou 26 až 32 palců s podvozkem Vestel PW25_62-2. Modul je kompatibilní s označením Vestel 23012666, 17PW823 a 23136916.
Deska se již nevyrábí a byla nahrazena jiným vzhledově odlišným, ale funkčně stejným modulem pod číslem 410M030400.
Úprava pro +24V napájení:
Pro některé typy televizorů je potřeba desku doplnit o sekci pro +24V napětí. K tomu je nutné osadit tyto součástky:
Technické parametry:
Tento napájecí modul je určen pro LCD televize s úhlopříčkou 26 až 32 palců s podvozkem Vestel PW25_62-2. Modul je kompatibilní s označením Vestel 23012666, 17PW823 a 23136916.
Deska se již nevyrábí a byla nahrazena jiným vzhledově odlišným, ale funkčně stejným modulem pod číslem 410M030400.
Úprava pro +24V napájení:
Pro některé typy televizorů je potřeba desku doplnit o sekci pro +24V napětí. K tomu je nutné osadit tyto součástky:
- Dioda D881 = UF5404
- Kondenzátory C961 a C962 = 1000uF/35V
- Propojku S810
Technické parametry:
- Typ modulu: LCD napájecí zdroj (SMPS BOARD)
- Model: 17PW25-4
- Vestel označení: 23012666, 17PW823, 23136916
- Určeno pro TV s úhlopříčkou: 26 - 32 palců
- Podvozek: Vestel PW25_62-2
- Možnost úpravy na +24V napájení
