Nastavitelný step-down DC-DC měnič 1,2–30V / 1,5A s režimy CV a CC
Kód zboží:
450M091100
Step-down modul s nastavitelným výstupním napětím 1,2–30V a proudem do 1,5A, vhodný pro napájení LED a nabíjení akumulátorů. Celý popis
Nedostupné
Popis produktu:

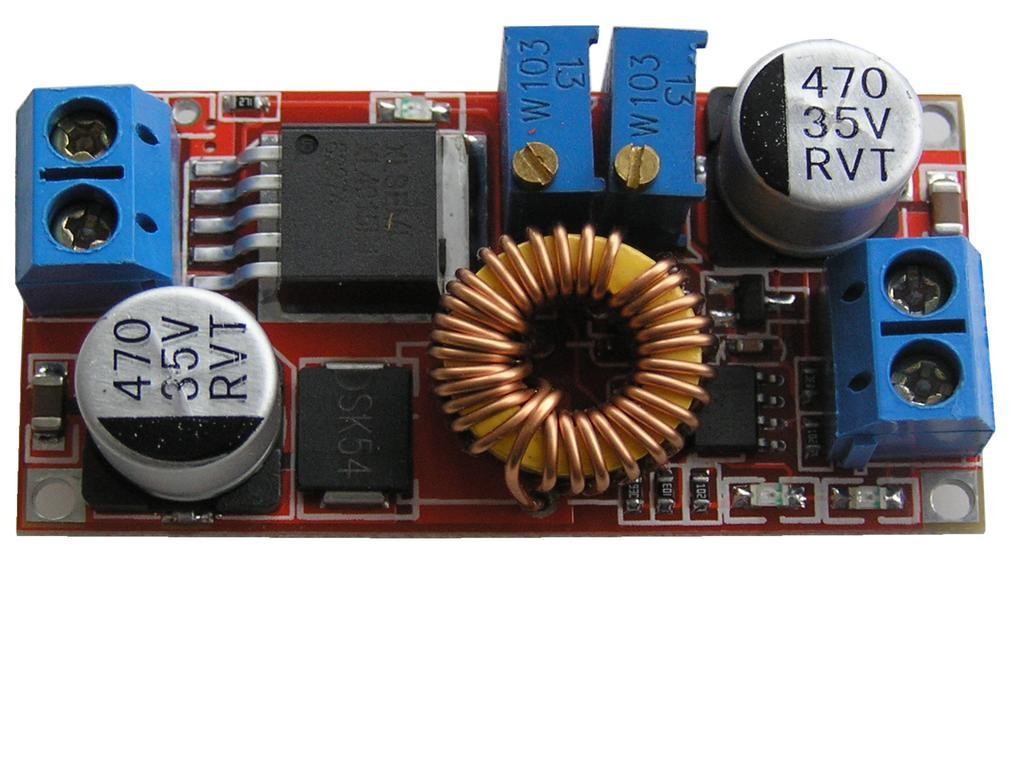

Modul napěťového měniče typu step-down s nastavitelným výstupním napětím v rozsahu 1,2 až 30 V a nastavitelným výstupním proudem. Díky režimům konstantního napětí (CV) a konstantního proudu (CC) je modul vhodný pro napájení výkonových LED diod i pro použití v nabíječkách Li-ion a olověných akumulátorů.
Výstupní parametry se nastavují pomocí víceotáčkových trimrů přímo na desce. Stav režimu je indikován dvěma LED diodami na modulu.
Technické parametry:
Provoz a doporučení:
Provozní teplota závisí na výstupním proudu a poměru vstupního a výstupního napětí. Modul je vhodný pro trvalý proud do 1,5 A, při vyšších proudech je nutné počítat s větším zahříváním a doporučuje se přidat chlazení. Pro dlouhodobý provoz nad 1 A a nízký poměr vstupního a výstupního napětí doporučujeme připojit na vstup externí nízkoesr kondenzátor 1000 µF.
Modul napěťového měniče typu step-down s nastavitelným výstupním napětím v rozsahu 1,2 až 30 V a nastavitelným výstupním proudem. Díky režimům konstantního napětí (CV) a konstantního proudu (CC) je modul vhodný pro napájení výkonových LED diod i pro použití v nabíječkách Li-ion a olověných akumulátorů.
Výstupní parametry se nastavují pomocí víceotáčkových trimrů přímo na desce. Stav režimu je indikován dvěma LED diodami na modulu.
Technické parametry:
- Vstupní napětí: 5 – 32 V
- Výstupní napětí: 1,2 – 30 V
- Doporučený výstupní proud: do 1,5 A
- Maximální výstupní proud: min. 4 A
- Minimální nastavitelný proud: 0,12 A
- Spotřeba proudu na prázdno: 17 mA při 12 V
- Pracovní frekvence: 300 kHz
- Řídicí obvod: XL4015
- Rozměry: 51 × 26 mm
Provoz a doporučení:
Provozní teplota závisí na výstupním proudu a poměru vstupního a výstupního napětí. Modul je vhodný pro trvalý proud do 1,5 A, při vyšších proudech je nutné počítat s větším zahříváním a doporučuje se přidat chlazení. Pro dlouhodobý provoz nad 1 A a nízký poměr vstupního a výstupního napětí doporučujeme připojit na vstup externí nízkoesr kondenzátor 1000 µF.
