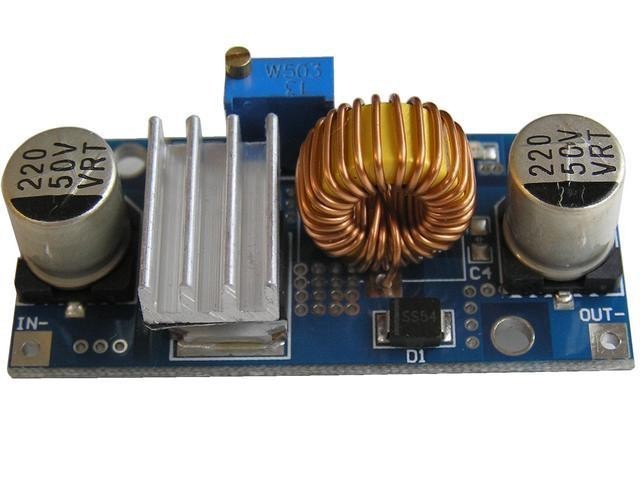

Nastavitelný step-down DC-DC měnič 1,2 - 37V / 2,5A (5A)
Kód zboží:
460M066700
Step-down modul s nastavitelným výstupem 1,2–37 V, proudem do 2,5 A (max. 5 A) pro univerzální použití. Celý popis
61,00 Kč
bez DPH: 50,41 Kč
Skladem 20 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
61,00 Kč
Popis produktu:
Jedná se o modul nastavitelného step-down (snižujícího) DC-DC měniče, který umožňuje nastavit výstupní napětí v rozsahu 1,2 až 37 V. Modul přijímá vstupní napětí od 3,5 do 38 V a je vhodný pro různé aplikace, například opravy zdrojových částí LCD a Plasma televizorů, kde není možné přesně určit původní obvod. Díky přesnému nastavení výstupního napětí pomocí víceotáčkového trimru na desce modulu lze měnič využít i pro napájení a nabíjení v dalších zařízeních.
Modul je navržen pro doporučený maximální výstupní proud 2,5 A, ale zvládne i krátkodobé zatížení až 5 A. Pro trvalý provoz při vyšším proudu je součástí balení malý chladič, který je potřeba připevnit na integrovaný obvod (IC) kvůli lepšímu chlazení. Provozní teplota modulu závisí na odebíraném proudu a okolní teplotě.
Technické parametry:
Teplota modulu při okolní teplotě 20 °C, vstupním napětí 12 V a výstupním napětí 3,3 V:
Jedná se o modul nastavitelného step-down (snižujícího) DC-DC měniče, který umožňuje nastavit výstupní napětí v rozsahu 1,2 až 37 V. Modul přijímá vstupní napětí od 3,5 do 38 V a je vhodný pro různé aplikace, například opravy zdrojových částí LCD a Plasma televizorů, kde není možné přesně určit původní obvod. Díky přesnému nastavení výstupního napětí pomocí víceotáčkového trimru na desce modulu lze měnič využít i pro napájení a nabíjení v dalších zařízeních.
Modul je navržen pro doporučený maximální výstupní proud 2,5 A, ale zvládne i krátkodobé zatížení až 5 A. Pro trvalý provoz při vyšším proudu je součástí balení malý chladič, který je potřeba připevnit na integrovaný obvod (IC) kvůli lepšímu chlazení. Provozní teplota modulu závisí na odebíraném proudu a okolní teplotě.
Technické parametry:
- Vstupní napětí: 3,5 - 38 V
- Výstupní napětí: 1,2 - 36 V
- Doporučený výstupní proud: do 2,5 A
- Maximální krátkodobý výstupní proud: 5 A
- Maximální vstupní proud na prázdno: 7 mA
- Typická účinnost: 85 - 97 %
- Použitý integrovaný obvod: XL4015E1
- Rozměry modulu: 54 x 24 mm
Teplota modulu při okolní teplotě 20 °C, vstupním napětí 12 V a výstupním napětí 3,3 V:
- 0,5 A – 30 °C
- 1,0 A – 44 °C
- 1,5 A – 48 °C
- 2,0 A – 52 °C
- 2,5 A – 55 °C
