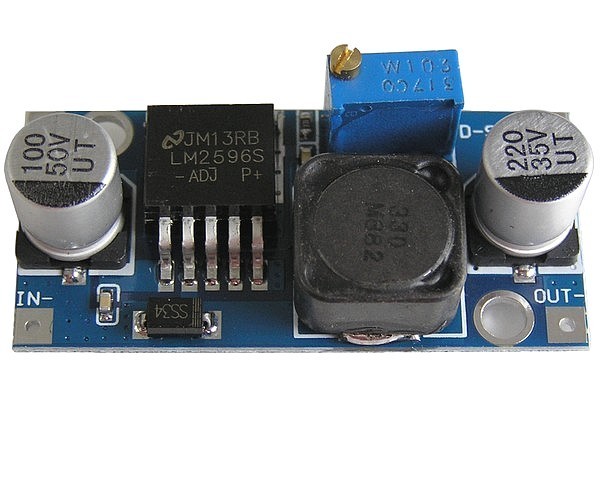

Nastavitelný step-down modul 1,2 - 37V / 1,5A (3A) s SMD elektrolytickým kondenzátorem
Kód zboží:
460M036200
Značka:
NC
Step-down modul s nastavitelným výstupním napětím 1,2–37V, vstupem 5–40V a proudem do 1,5A (max. 3A). Celý popis
45,00 Kč
bez DPH: 37,19 Kč
Skladem 21 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
45,00 Kč
Nastavitelný step-down DC/DC měnič 1,2 - 37V / 1,5A (3A) s SMD elektrolytickým kondenzátorem
Vstupní napětí: 5 - 40V, výstupní napětí: 1,2 - 37V, rozměry: 43 x 20 mm
Modul slouží jako univerzální spínaný napěťový zdroj pro snížení vyššího vstupního napětí na požadovanou nižší hodnotu. Výstupní napětí lze přesně nastavit pomocí víceotáčkového trimru přímo na modulu. Vhodný je například pro opravy napájecích částí LCD a Plazmových televizorů, kde nelze použít původní obvod nebo není k dispozici.
Provozní teplota závisí na zatížení, proto je doporučeno používat modul při proudu do 1,5A. Maximální proud může dosáhnout až 3A za předpokladu vhodného chlazení.
Technické parametry:
Teplotní charakteristika při okolní teplotě 20 °C, vstupním napětí 12 V a výstupním napětí 3,3 V:
Vstupní napětí: 5 - 40V, výstupní napětí: 1,2 - 37V, rozměry: 43 x 20 mm
Modul slouží jako univerzální spínaný napěťový zdroj pro snížení vyššího vstupního napětí na požadovanou nižší hodnotu. Výstupní napětí lze přesně nastavit pomocí víceotáčkového trimru přímo na modulu. Vhodný je například pro opravy napájecích částí LCD a Plazmových televizorů, kde nelze použít původní obvod nebo není k dispozici.
Provozní teplota závisí na zatížení, proto je doporučeno používat modul při proudu do 1,5A. Maximální proud může dosáhnout až 3A za předpokladu vhodného chlazení.
Technické parametry:
- Vstupní napětí: 5 - 40 V
- Výstupní napětí: 1,2 - 37 V (nastavitelné)
- Doporučený výstupní proud: do 1,5 A
- Maximální výstupní proud: 3 A
- Spotřeba proudu na prázdno: max. 6 mA
- Typická účinnost: 88 - 96 %
- Použitý řídicí obvod: LM2596S
- Rozměry modulu: 43 x 20 mm
Teplotní charakteristika při okolní teplotě 20 °C, vstupním napětí 12 V a výstupním napětí 3,3 V:
- 0,5 A – 30 °C
- 1,0 A – 44 °C
- 1,5 A – 52 °C
- 2,0 A – 64 °C
