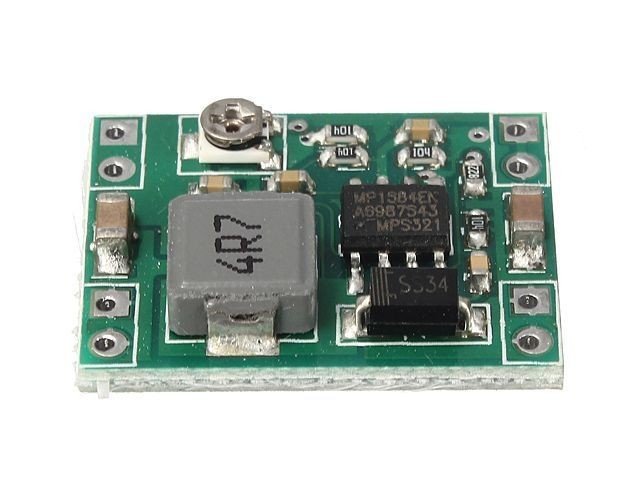

Nastavitelný step-down napěťový modul 0,9 - 20V / 1A (2A) mini
Kód zboží:
460M004600
Malý step-down modul s nastavitelným výstupem 0,9–20V, vstup 4,5–28V, max. proud 2A, vhodný pro univerzální použití. Celý popis
45,00 Kč
bez DPH: 37,19 Kč
Skladem > 25 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
45,00 Kč
Popis produktu:
Malý a univerzální step-down (snižující) napěťový modul s nastavitelným výstupním napětím v rozsahu 0,9 až 20 V. Modul je vhodný pro opravy a úpravy zdrojových částí elektronických zařízení, například LED televizí, kde nelze identifikovat původní obvod nebo není dostupný.
Výstupní napětí se nastavuje pomocí trimru přímo na modulu.
Technické parametry:
Pro správnou funkci je nutné použít externí elektrolytický kondenzátor s kapacitou 100 až 220 µF na vstupu i výstupu modulu.
Teplota provozu:
Při okolní teplotě 20 °C a vstupním napětí 12 V s výstupním napětím 3,3 V se teplota modulu mění podle zatížení:
Doporučuje se používat modul především pro proudy do 1 A kvůli tepelné zátěži.
Modul je vhodný pro různé elektronické projekty a opravy, kde je potřeba stabilizovat a snížit napětí z vyššího vstupu na požadovanou nižší hodnotu. Díky malým rozměrům se snadno integruje do různých zařízení.
Malý a univerzální step-down (snižující) napěťový modul s nastavitelným výstupním napětím v rozsahu 0,9 až 20 V. Modul je vhodný pro opravy a úpravy zdrojových částí elektronických zařízení, například LED televizí, kde nelze identifikovat původní obvod nebo není dostupný.
Výstupní napětí se nastavuje pomocí trimru přímo na modulu.
Technické parametry:
- Vstupní napětí: 4,5 – 28 V
- Výstupní napětí: 0,9 – 20 V
- Doporučený výstupní proud: do 1,0 A
- Maximální výstupní proud: 2 A
- Odběr proudu na prázdno: 0,2 mA
- Rozměry: 22 × 17 × 4 mm
- Pracovní frekvence: 0,75 – 1,5 MHz
- Účinnost: 90 – 96 %
Pro správnou funkci je nutné použít externí elektrolytický kondenzátor s kapacitou 100 až 220 µF na vstupu i výstupu modulu.
Teplota provozu:
Při okolní teplotě 20 °C a vstupním napětí 12 V s výstupním napětím 3,3 V se teplota modulu mění podle zatížení:
- 0,5 A – 44 °C
- 1,0 A – 52 °C
- 1,5 A – 61 °C
Doporučuje se používat modul především pro proudy do 1 A kvůli tepelné zátěži.
Modul je vhodný pro různé elektronické projekty a opravy, kde je potřeba stabilizovat a snížit napětí z vyššího vstupu na požadovanou nižší hodnotu. Díky malým rozměrům se snadno integruje do různých zařízení.
