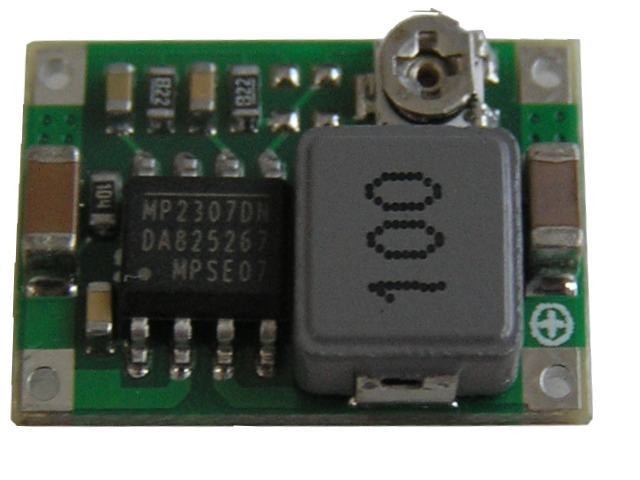

Nastavitelný step-down napěťový modul 1,0 - 17V / 0,7A (2A) supermini
Kód zboží:
460M066600
Malý step-down modul s nastavitelným výstupním napětím 1,0–17V, proudem do 0,7A, vhodný pro opravy a modelářství. Celý popis
28,00 Kč
bez DPH: 23,14 Kč
Skladem 1 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
28,00 Kč
Nastavitelný step-down napěťový modul s výstupem 1,0 - 17V a maximálním trvalým proudem 0,7A
Jedná se o velmi malý impulsní zdroj vhodný pro univerzální použití, například při opravách zdrojových částí LED TV, kde není možné určit původní obvod, nebo když není dostupný. Výstupní napětí lze snadno nastavit pomocí trimru umístěného přímo na desce modulu.
Provozní teplota závisí na odebíraném proudu, proto je doporučeno používat modul pro trvalý proud do 0,7A. Krátkodobě zvládne proudové špičky až do 3A, avšak tyto nesmí přesáhnout 5 sekund a musí být dodržován poměr 1:100 vůči trvalému proudu 0,6A.
Pro správnou funkci je nutné vstupní i výstupní napětí zablokovat externím elektrolytickým kondenzátorem s kapacitou 100 až 220 µF.
Technické parametry:
Teplota modulu při okolní teplotě 20 °C a vstupním napětí 12 V, výstupním 3,3 V:
Jedná se o velmi malý impulsní zdroj vhodný pro univerzální použití, například při opravách zdrojových částí LED TV, kde není možné určit původní obvod, nebo když není dostupný. Výstupní napětí lze snadno nastavit pomocí trimru umístěného přímo na desce modulu.
Provozní teplota závisí na odebíraném proudu, proto je doporučeno používat modul pro trvalý proud do 0,7A. Krátkodobě zvládne proudové špičky až do 3A, avšak tyto nesmí přesáhnout 5 sekund a musí být dodržován poměr 1:100 vůči trvalému proudu 0,6A.
Pro správnou funkci je nutné vstupní i výstupní napětí zablokovat externím elektrolytickým kondenzátorem s kapacitou 100 až 220 µF.
Technické parametry:
- Vstupní napětí: 4,8 - 20 V
- Výstupní napětí: 1,0 - 17 V (nastavitelné)
- Doporučený trvalý výstupní proud: do 0,7 A
- Maximální výstupní proud: 2 A
- Krátkodobý impulzní proud: až 3 A (max. 5 sekund, poměr 1:100)
- Odběr proudu na prázdno: 1,2 mA
- Pracovní frekvence: cca 1 MHz
- Účinnost: 90 - 96 %
- Rozměry modulu: 22 x 17 x 4 mm
Teplota modulu při okolní teplotě 20 °C a vstupním napětí 12 V, výstupním 3,3 V:
- 0,3 A – 25 °C
- 0,5 A – 40 °C
- 0,7 A – 45 °C
- 1,0 A – 52 °C
