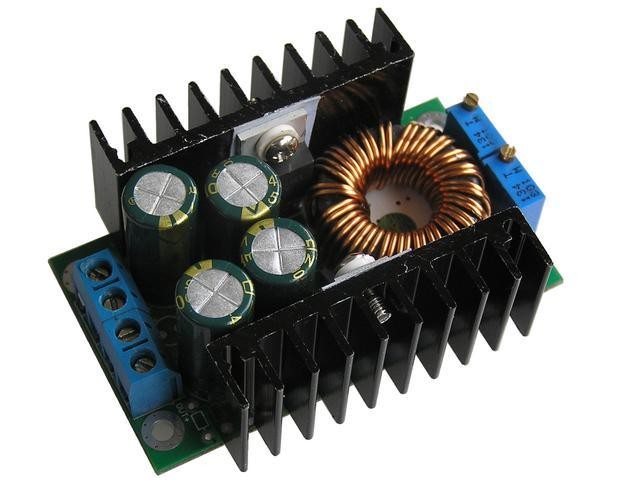

Nastavitelný STEP-DOWN napěťový modul 7-40V / 8A s proudovým omezením
Impulzní STEP-DOWN modul 7-40V s nastavitelným výstupem 1,2-32V a proudovým omezením do 8A pro univerzální použití. Celý popis
108,00 Kč
bez DPH: 89,26 Kč
Skladem 6 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
108,00 Kč
Nastavitelný STEP-DOWN napěťový modul s proudovým omezením pro univerzální použití
Tento impulzní měnič s vysokou účinností umožňuje přesné nastavení výstupního napětí v rozsahu 1,2 až 32 V z vstupního napětí 7 až 40 V. Díky možnosti nastavení proudového omezení v rozsahu 1 až 9 A lze modul využít například jako zdroj napětí nebo jako nabíječ s charakteristikou konstantního proudu a konstantního napětí (CC/CV). Výstupní parametry se upravují pomocí víceotáčkového trimru přímo na desce.
Pro spolehlivý provoz je doporučeno zatížení do 8 A, avšak modul zvládne krátkodobě i proud až 9 A. Pro trvalé zatížení maximálním proudem je nutné zajistit dodatečné chlazení a zvýšit kapacitu výstupních kondenzátorů. Modul je vybaven obvodem XL4016E1.
Upozornění: Není možné propojit vstupní a výstupní mínusové svorky, protože by to deaktivovalo proudové omezení.
Technické parametry:
Teplota modulu při okolní 20°C, vstup 12 V, výstup 3,3 V:
Tento impulzní měnič s vysokou účinností umožňuje přesné nastavení výstupního napětí v rozsahu 1,2 až 32 V z vstupního napětí 7 až 40 V. Díky možnosti nastavení proudového omezení v rozsahu 1 až 9 A lze modul využít například jako zdroj napětí nebo jako nabíječ s charakteristikou konstantního proudu a konstantního napětí (CC/CV). Výstupní parametry se upravují pomocí víceotáčkového trimru přímo na desce.
Pro spolehlivý provoz je doporučeno zatížení do 8 A, avšak modul zvládne krátkodobě i proud až 9 A. Pro trvalé zatížení maximálním proudem je nutné zajistit dodatečné chlazení a zvýšit kapacitu výstupních kondenzátorů. Modul je vybaven obvodem XL4016E1.
Upozornění: Není možné propojit vstupní a výstupní mínusové svorky, protože by to deaktivovalo proudové omezení.
Technické parametry:
- Vstupní napětí: 7 - 40 V
- Výstupní napětí: 1,2 - 32 V
- Doporučený výstupní proud: do 8 A
- Maximální výstupní proud: 9 A (krátkodobě)
- Spotřeba proudu na prázdno: cca 22 mA
- Účinnost: 85 - 94 %
- Použitý regulátor: XL4016E1
- Rozměry: 65 x 47 mm
Teplota modulu při okolní 20°C, vstup 12 V, výstup 3,3 V:
- 1,5 A – 30 °C
- 3,0 A – 41 °C
- 5,5 A – 47 °C
- 7,0 A – 62 °C
