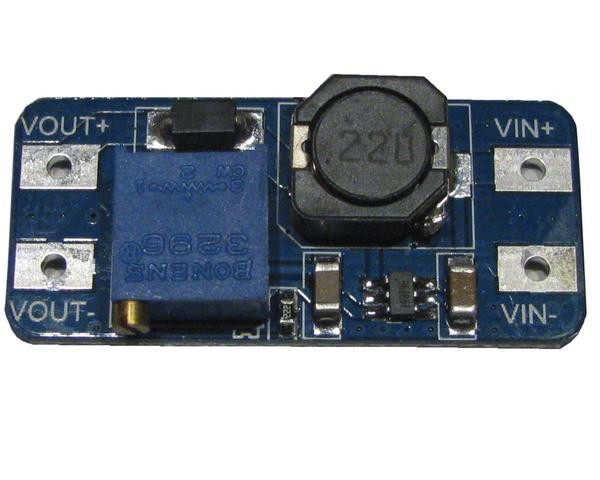

Popis produktu:Modul impulsního zdroje typu step-up slouží k nastavení a zvýšení vstupního napětí v rozsahu 3 až 24 V na výstupní napětí 3 až 28 V. Výstupní napětí lze přesně regulovat pomocí víceotáčkového trimru přímo na modulu.
Maximální doporučený vstupní proud je 1 A, krátkodobě může modul zvládnout až 2 A. Výkon modulu závisí na vstupním napětí a poměru k výstupnímu napětí. Modul začíná pracovat již při napětí kolem 2,2 V, ale tato pracovní oblast není garantována.
Provozní teplota modulu závisí na zatížení; při vstupním napětí 12 V, vstupním proudu 1 A a výstupním napětí 19 V se teplota pohybuje kolem 40 °C.
Technické parametry:- Vstupní napětí: 3 - 24 V
- Výstupní napětí: 3 - 28 V (nastavitelné)
- Doporučený vstupní proud: do 1 A
- Maximální vstupní proud (krátkodobě): 2 A
- Spotřeba na prázdno: 1 mA
- Rozměry: 37 x 17 mm
Popis funkce:Tento neizolovaný impulsní měnič DC-DC je vhodný pro aplikace, kde je potřeba zvýšit napětí z nižšího zdroje na požadovanou úroveň. Nastavitelný výstup umožňuje přesné přizpůsobení napětí podle potřeby uživatele.
Využití:Modul je vhodný pro různé elektronické projekty a opravy, kde je třeba stabilní a regulované vyšší napětí z nižšího zdroje.
Technologie:Impulsní měnič s integrovaným obvodem MT3608.
