Nastavitelný step-up modul napájení 10-40V vstup, 11-50V výstup, 150W, max 6A
Kód zboží:
460M067100
Step-up modul s nastavitelným výstupním napětím a proudem, 10-40V vstup, 11-50V výstup, max 150W, vhodný pro výkonové LED. Celý popis
145,00 Kč
bez DPH: 119,83 Kč
Skladem 10 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
145,00 Kč
Nastavitelný step-up napájecí modul 10-40V / 11-50V / 150W / max 6A

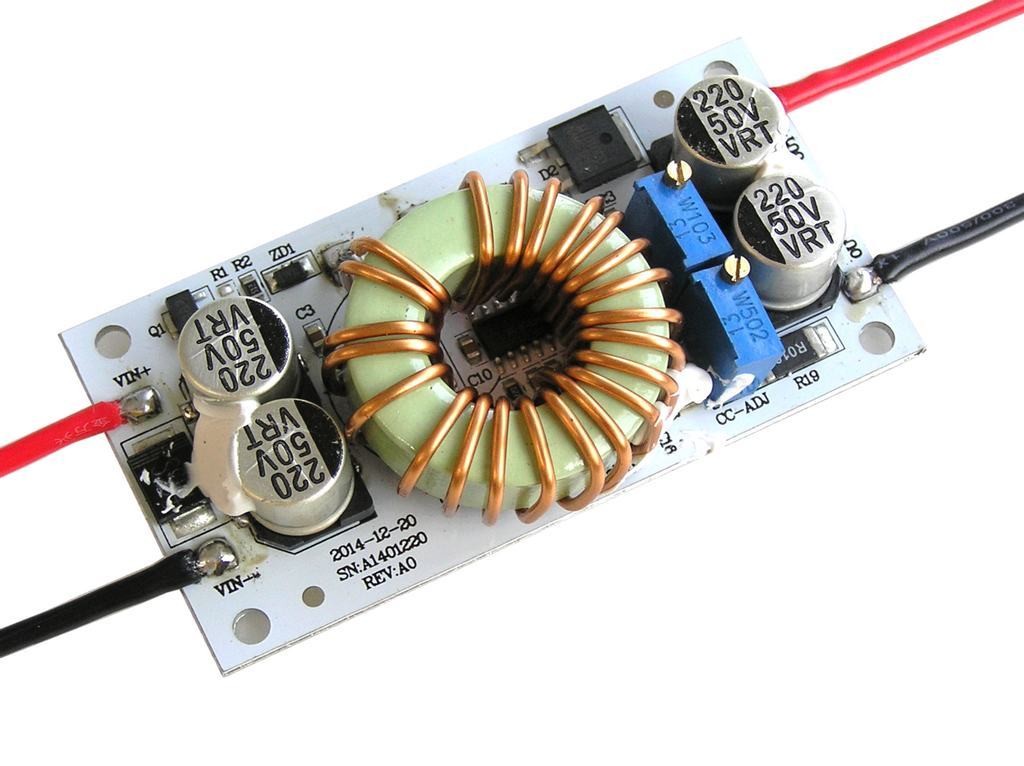

Univerzální impulsní zdroj typu step-up s možností nastavení výstupního napětí a proudu pomocí víceotáčkových trimrů přímo na desce. Modul umožňuje přizpůsobit výstupní napětí v rozsahu 11 až 50 V a proudové omezení do 6 A, přičemž doporučený maximální vstupní proud je 4 A pro bezpečný provoz.
Napájecí modul je vhodný zejména pro napájení výkonových LED COB čipů s provozním napětím kolem 35 V a výkonem 20 až 100 W z napájecích zdrojů 12 až 24 V. Díky hliníkové desce je možné modul při vyšším zatížení připevnit na chladič pro lepší odvod tepla. Modul je vybaven 120mm vodiči pro snadné připojení.
Technické parametry:
Pokyny pro nastavení modulu při použití s LED čipem 30W:
LED čipy COB jsou často uspořádány v řadách po 10 diodách paralelně, přičemž maximální trvalý výkon jedné linie je 10W (odpovídající 250 mA), s maximálním povoleným proudem 300 mA.
Univerzální impulsní zdroj typu step-up s možností nastavení výstupního napětí a proudu pomocí víceotáčkových trimrů přímo na desce. Modul umožňuje přizpůsobit výstupní napětí v rozsahu 11 až 50 V a proudové omezení do 6 A, přičemž doporučený maximální vstupní proud je 4 A pro bezpečný provoz.
Napájecí modul je vhodný zejména pro napájení výkonových LED COB čipů s provozním napětím kolem 35 V a výkonem 20 až 100 W z napájecích zdrojů 12 až 24 V. Díky hliníkové desce je možné modul při vyšším zatížení připevnit na chladič pro lepší odvod tepla. Modul je vybaven 120mm vodiči pro snadné připojení.
Technické parametry:
- Vstupní napětí: 10 - 40 V
- Výstupní napětí: 11 - 50 V
- Výstupní proud doporučený: do 4 A
- Výstupní proud maximální: 6 A
- Vstupní proud maximální: 6 A
- Spotřeba bez zátěže: 10 mA
- Rozsah nastavení v režimu konstantního proudu (CC): 0,2 - 6 A
- Pracovní frekvence: 150 kHz
- Rozměry modulu: 70 x 35 mm
Pokyny pro nastavení modulu při použití s LED čipem 30W:
- Nastavte výstupní napětí trimrem RV1 přibližně na 37 V bez zátěže.
- Trimrem RV2 nastavte proudové omezení na hodnotu mezi 700 a 900 mA. Začněte od minimální hodnoty kolem 200 mA a postupně zvyšujte.
- Při nastavování je vhodné použít náhradní zátěž a vyhnout se krátkodobému přetížení LED čipu, které by mohlo poškodit zařízení.
LED čipy COB jsou často uspořádány v řadách po 10 diodách paralelně, přičemž maximální trvalý výkon jedné linie je 10W (odpovídající 250 mA), s maximálním povoleným proudem 300 mA.
