Nastavitelný step-up modul napětí 4,3V–32V vstup / 5V–40V výstup, 60W, max. 3A
Kód zboží:
460M067300
Step-up napěťový modul s nastavitelným výstupem 5–40V, vstup 4,3–32V, výkon 60W a max. proudem 3A. Celý popis
98,00 Kč
bez DPH: 80,99 Kč
Skladem 12 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
98,00 Kč
Popis produktu:

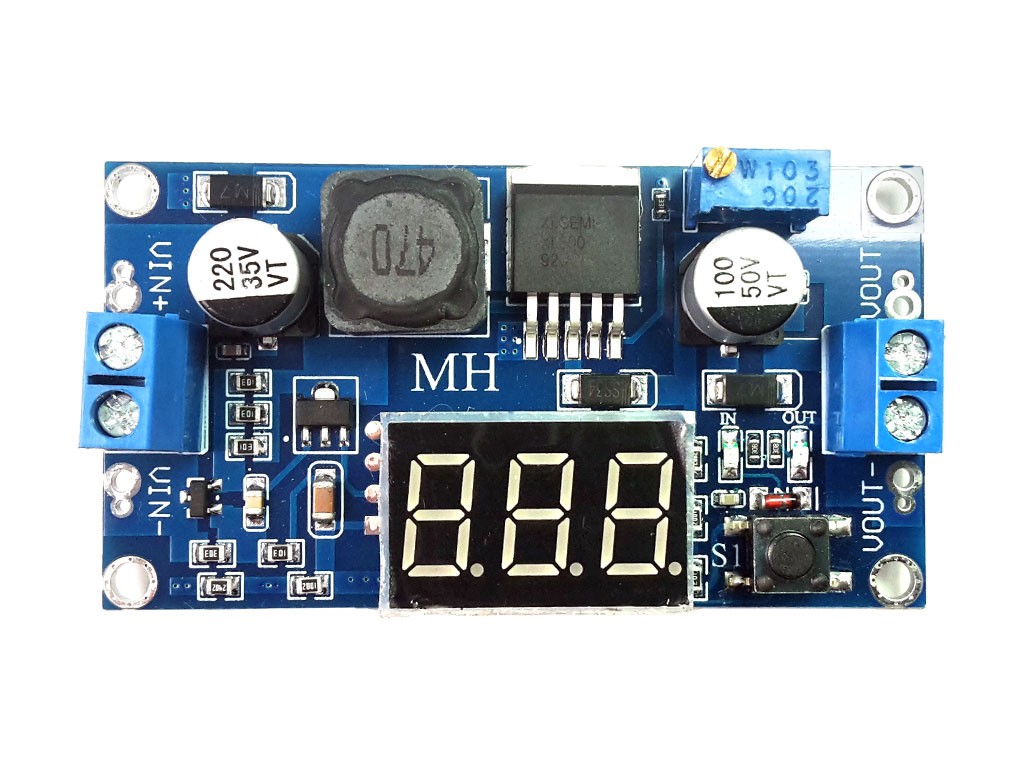

Modul napěťového zdroje typu step-up s nastavitelným výstupním napětím od 5 do 40 V a vstupním napětím od 4,3 do 32 V. Tento modul umožňuje zvýšení napětí s vysokou účinností a disponuje digitálním měřením napětí na vstupu i výstupu přímo na desce. Přepínání zobrazení napětí probíhá pomocí tlačítka vedle LED displeje. Výstupní napětí lze přesně nastavit pomocí víceotáčkového trimru umístěného na modulu.
Díky širokému rozsahu nastavení je modul vhodný pro různé aplikace vyžadující stabilní vyšší napětí. Provozní teplota a zatížení modulu závisí na odebíraném proudu; doporučuje se používat do 0,85 A výstupního proudu nebo do 1,5 A vstupního proudu. Modul zvládne krátkodobé zatížení až 3 A po dobu do jedné minuty. Integrovaný obvod má omezení vstupního proudu na 4 A. Modul není určen pro trvalé zatížení maximálním proudem.
Vstupní a výstupní mínusové svorky jsou propojené.
Technické parametry:
Modul napěťového zdroje typu step-up s nastavitelným výstupním napětím od 5 do 40 V a vstupním napětím od 4,3 do 32 V. Tento modul umožňuje zvýšení napětí s vysokou účinností a disponuje digitálním měřením napětí na vstupu i výstupu přímo na desce. Přepínání zobrazení napětí probíhá pomocí tlačítka vedle LED displeje. Výstupní napětí lze přesně nastavit pomocí víceotáčkového trimru umístěného na modulu.
Díky širokému rozsahu nastavení je modul vhodný pro různé aplikace vyžadující stabilní vyšší napětí. Provozní teplota a zatížení modulu závisí na odebíraném proudu; doporučuje se používat do 0,85 A výstupního proudu nebo do 1,5 A vstupního proudu. Modul zvládne krátkodobé zatížení až 3 A po dobu do jedné minuty. Integrovaný obvod má omezení vstupního proudu na 4 A. Modul není určen pro trvalé zatížení maximálním proudem.
Vstupní a výstupní mínusové svorky jsou propojené.
Technické parametry:
- Vstupní napětí: 4,3 – 32 V
- Výstupní napětí: 5 – 40 V
- Doporučený vstupní proud: do 1,5 A
- Doporučený výstupní proud: do 1 A
- Maximální krátkodobý výstupní proud: 3 A (do 1 minuty)
- Výstupní zvlnění: 50 mV při 1 A
- Spotřeba proudu na prázdno: typicky 45 mA
- Účinnost: 85 – 94 %
- Integrovaný obvod: XL6009
- Rozměry: 69 x 38 mm
