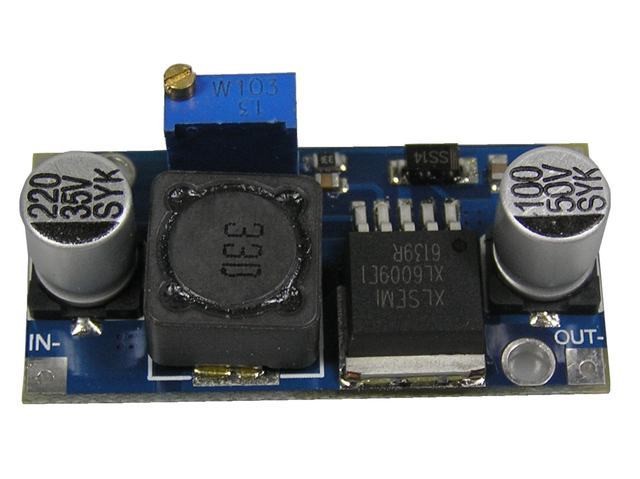

Nastavitelný step-up modul napětí 5–37V / 1,5A (3A), XL6009
Kód zboží:
460M036500
Nastavitelný step-up modul s XL6009, vstup 3–32V, výstup 5–35V, max. proud 1,5A, rozměry 43x21 mm. Celý popis
Nedostupné
Popis produktu:
Modul impulzního zdroje typu step-up s obvodem XL6009, který umožňuje zvýšení vstupního napětí na nastavitelnou hodnotu výstupního napětí v rozsahu 5 až 35 V. Vstupní napětí lze použít v rozmezí 3 až 32 V. Výstupní napětí se nastavuje pomocí víceotáčkového trimru umístěného přímo na modulu.
Modul slouží jako univerzální náhrada za starší moduly s obvodem LM2577. Pro optimální provoz je doporučeno, aby vstupní proud nepřekročil 1,5 A, přičemž maximální možný vstupní proud je 4 A. Výstupní proud závisí na vstupním napětí a nastaveném výstupním napětí. Maximální trvalý výkon modulu je omezen velikostí cívek na cca 15 W.
Provozní teplota modulu se zvyšuje s odebíraným proudem, proto je vhodné modul používat v aplikacích s proudem do 1,5 A. Při vyšších proudech může dojít k výraznějšímu ohřevu.
Technické parametry:
Teplota modulu při okolní teplotě 20 °C a trvalém vstupním proudu:
Modul impulzního zdroje typu step-up s obvodem XL6009, který umožňuje zvýšení vstupního napětí na nastavitelnou hodnotu výstupního napětí v rozsahu 5 až 35 V. Vstupní napětí lze použít v rozmezí 3 až 32 V. Výstupní napětí se nastavuje pomocí víceotáčkového trimru umístěného přímo na modulu.
Modul slouží jako univerzální náhrada za starší moduly s obvodem LM2577. Pro optimální provoz je doporučeno, aby vstupní proud nepřekročil 1,5 A, přičemž maximální možný vstupní proud je 4 A. Výstupní proud závisí na vstupním napětí a nastaveném výstupním napětí. Maximální trvalý výkon modulu je omezen velikostí cívek na cca 15 W.
Provozní teplota modulu se zvyšuje s odebíraným proudem, proto je vhodné modul používat v aplikacích s proudem do 1,5 A. Při vyšších proudech může dojít k výraznějšímu ohřevu.
Technické parametry:
- Vstupní napětí: 3 - 32 V
- Výstupní napětí: 5 - 35 V
- Doporučený maximální vstupní proud: 1,5 A
- Maximální vstupní proud: 4 A
- Pracovní frekvence: 400 kHz
- Vstupní proud na prázdno: 12 - 25 mA
- Maximální trvalý výkon: cca 15 W
- Rozměry modulu: 43 x 21 mm
Teplota modulu při okolní teplotě 20 °C a trvalém vstupním proudu:
- 0,5 A – 28 °C
- 1,0 A – 39 °C
- 1,5 A – 51 °C
- 2,0 A – 66 °C
