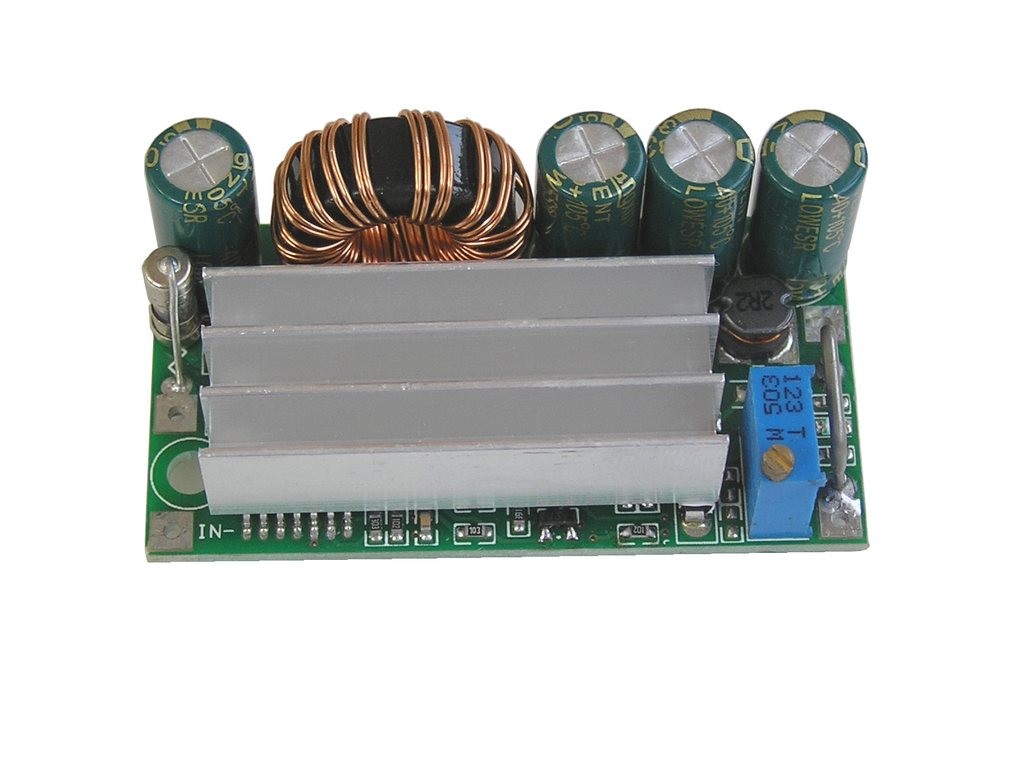

Nastavitelný step-up/step-down modul napájení 4-30V, 2A (max 3A)
Kód zboží:
460M004500
Univerzální modul napájení s plynulým nastavením výstupního napětí 0,5-30V, vstup 4-30V, proud do 2A. Celý popis
109,00 Kč
bez DPH: 90,08 Kč
Skladem > 25 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
109,00 Kč
Popis produktu:
Univerzální modul napájení s možností plynulého přechodu mezi režimy step-down (snižování napětí) a step-up (zvyšování napětí). Vstupní napětí modulu je v rozsahu 4 až 30 V a výstupní napětí lze nastavit od 0,5 do 30 V pomocí víceotáčkového trimru přímo na desce.
Modul umožňuje plynulý přechod mezi snižováním a zvyšováním napětí, přičemž minimální rozdíl mezi vstupním a výstupním napětím pro zachování účinnosti je 2 V. Při menším rozdílu napětí přechází obvod do lineárního režimu bez negativního vlivu na výstup.
Maximální výkon je omezen velikostí cívek na přibližně 30 W. Výstupní proud v režimu step-down je doporučený do 2 A, s maximální špičkovou hodnotou až 3 A. V režimu step-up je doporučený proud do 1,2 A, maximálně pak 2,5 A. Modul je vybaven ochranou proti zkratu na výstupu.
Provozní teplota závisí na odebíraném proudu, proto se doporučuje použití do 2 A pro dlouhodobý provoz. Na vstupu a výstupu jsou základní filtrační kondenzátory vhodné pro proudy do 1 A; při vyšších proudech je potřeba přidat externí kondenzátory s kapacitou 470 µF.
Technické parametry:
Využití:
Modul je vhodný pro vývojové a testovací aplikace, kde je potřeba flexibilně měnit napájecí napětí v rozsahu od 0,5 do 30 V s proudem do 2 A. Díky plynulému přechodu mezi step-up a step-down režimy je možné efektivně konvertovat napětí nahoru i dolů podle potřeby.
Univerzální modul napájení s možností plynulého přechodu mezi režimy step-down (snižování napětí) a step-up (zvyšování napětí). Vstupní napětí modulu je v rozsahu 4 až 30 V a výstupní napětí lze nastavit od 0,5 do 30 V pomocí víceotáčkového trimru přímo na desce.
Modul umožňuje plynulý přechod mezi snižováním a zvyšováním napětí, přičemž minimální rozdíl mezi vstupním a výstupním napětím pro zachování účinnosti je 2 V. Při menším rozdílu napětí přechází obvod do lineárního režimu bez negativního vlivu na výstup.
Maximální výkon je omezen velikostí cívek na přibližně 30 W. Výstupní proud v režimu step-down je doporučený do 2 A, s maximální špičkovou hodnotou až 3 A. V režimu step-up je doporučený proud do 1,2 A, maximálně pak 2,5 A. Modul je vybaven ochranou proti zkratu na výstupu.
Provozní teplota závisí na odebíraném proudu, proto se doporučuje použití do 2 A pro dlouhodobý provoz. Na vstupu a výstupu jsou základní filtrační kondenzátory vhodné pro proudy do 1 A; při vyšších proudech je potřeba přidat externí kondenzátory s kapacitou 470 µF.
Technické parametry:
- Vstupní napětí: 4 - 30 V
- Výstupní napětí: 0,5 - 30 V
- Výstupní proud (step-down doporučený): do 2 A
- Výstupní proud (step-down maximální): 3 A, špičkově 4 A
- Výstupní proud (step-up doporučený): do 1,2 A
- Výstupní proud (step-up maximální): 2,5 A
- Vstupní proud na prázdno: 35 mA (při 12 V) až 60 mA (při 5 V)
- Pracovní frekvence: 180 kHz
- Rozměry modulu: 55 × 30 mm
- Ochrana: zkratová ochrana na výstupu
Využití:
Modul je vhodný pro vývojové a testovací aplikace, kde je potřeba flexibilně měnit napájecí napětí v rozsahu od 0,5 do 30 V s proudem do 2 A. Díky plynulému přechodu mezi step-up a step-down režimy je možné efektivně konvertovat napětí nahoru i dolů podle potřeby.
