Nastavitelný step-up/step-down napájecí modul 5 - 30V, 3A (max 4A) s CV/CC regulací
Kód zboží:
460M050700
Napájecí modul s plynulým nastavením výstupního napětí 0,5-30V a proudovou regulací do 3A (max 4A). Celý popis
Nedostupné
Popis produktu:
Modul napájecího zdroje s funkcí step-up (zvýšení napětí) i step-down (snížení napětí) umožňuje nastavit vstupní napětí v rozsahu 5 až 30 V a výstupní napětí od 0,5 do 30 V, optimálně od 1,2 V. Modul je vhodný pro přesné nabíjení akumulátorů, kde je potřeba kontrola maximálního napětí i omezení nabíjecího proudu.
Pomocí víceotáčkových trimrů na desce lze přesně nastavit výstupní napětí i maximální proud. Modul podporuje režimy konstantního napětí (CV) a konstantního proudu (CC), což je důležité například při nabíjení Li-ion a olověných baterií.
Stav nabíjení signalizují tři LED diody:
Technické parametry:

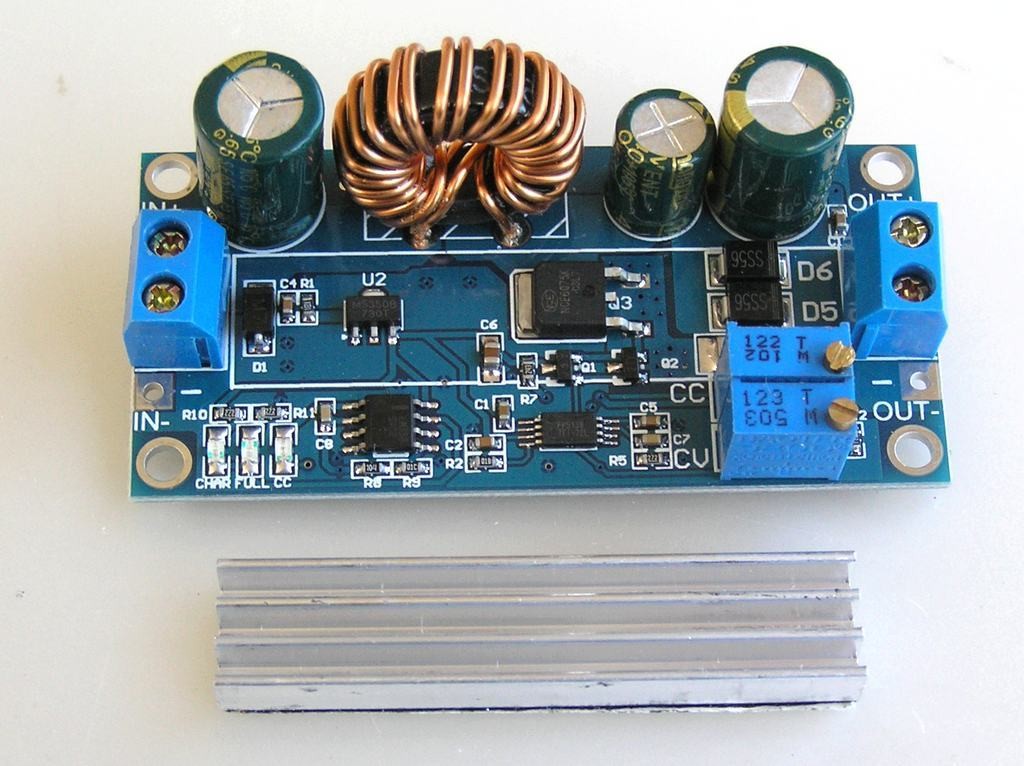

Pro zajištění spolehlivé funkce při vyšších proudech je součástí dodávky malý chladič, který lze přilepit na výkonové polovodiče. Při trvalém provozu nad 2 A se doporučuje použít filtrační kondenzátory s kapacitou 470–1000 µF na vstupu a výstupu pro snížení rušení a zvýšení stability.
Modul je vhodný pro různé aplikace, kde je potřeba nastavitelné napájení s přesnou regulací napětí a proudu.
Modul napájecího zdroje s funkcí step-up (zvýšení napětí) i step-down (snížení napětí) umožňuje nastavit vstupní napětí v rozsahu 5 až 30 V a výstupní napětí od 0,5 do 30 V, optimálně od 1,2 V. Modul je vhodný pro přesné nabíjení akumulátorů, kde je potřeba kontrola maximálního napětí i omezení nabíjecího proudu.
Pomocí víceotáčkových trimrů na desce lze přesně nastavit výstupní napětí i maximální proud. Modul podporuje režimy konstantního napětí (CV) a konstantního proudu (CC), což je důležité například při nabíjení Li-ion a olověných baterií.
Stav nabíjení signalizují tři LED diody:
- Modrá LED: Nabíjení v režimu konstantního napětí (CV), kdy je dosaženo nastavené maximální hodnoty napětí a proud je mezi 50 mA a nastaveným maximem.
- Červená LED: Nabíjení v režimu konstantního proudu (CC), kdy proud je omezen nastavenou hodnotou a napětí ještě nedosáhlo maxima.
- Zelená LED: Nabíjení ukončeno, protože napětí dosáhlo maxima a proud klesl pod 50 mA.
Technické parametry:
- Vstupní napětí: 5 - 30 V
- Výstupní napětí: 0,5 - 30 V (optimálně 1,2 - 30 V)
- Maximální výstupní proud v režimu step-down: 4 A (doporučeno do 2 A)
- Maximální výstupní proud v režimu step-up (přibližně poloviční poměr proudů): 3 A (doporučeno do 2 A)
- Minimální omezení výstupního proudu: 100 mA
- Spotřeba proudu na prázdno: 15 mA
- Pracovní frekvence: 180 kHz
- Rozměry modulu: 66 x 33 mm
Pro zajištění spolehlivé funkce při vyšších proudech je součástí dodávky malý chladič, který lze přilepit na výkonové polovodiče. Při trvalém provozu nad 2 A se doporučuje použít filtrační kondenzátory s kapacitou 470–1000 µF na vstupu a výstupu pro snížení rušení a zvýšení stability.
Modul je vhodný pro různé aplikace, kde je potřeba nastavitelné napájení s přesnou regulací napětí a proudu.
