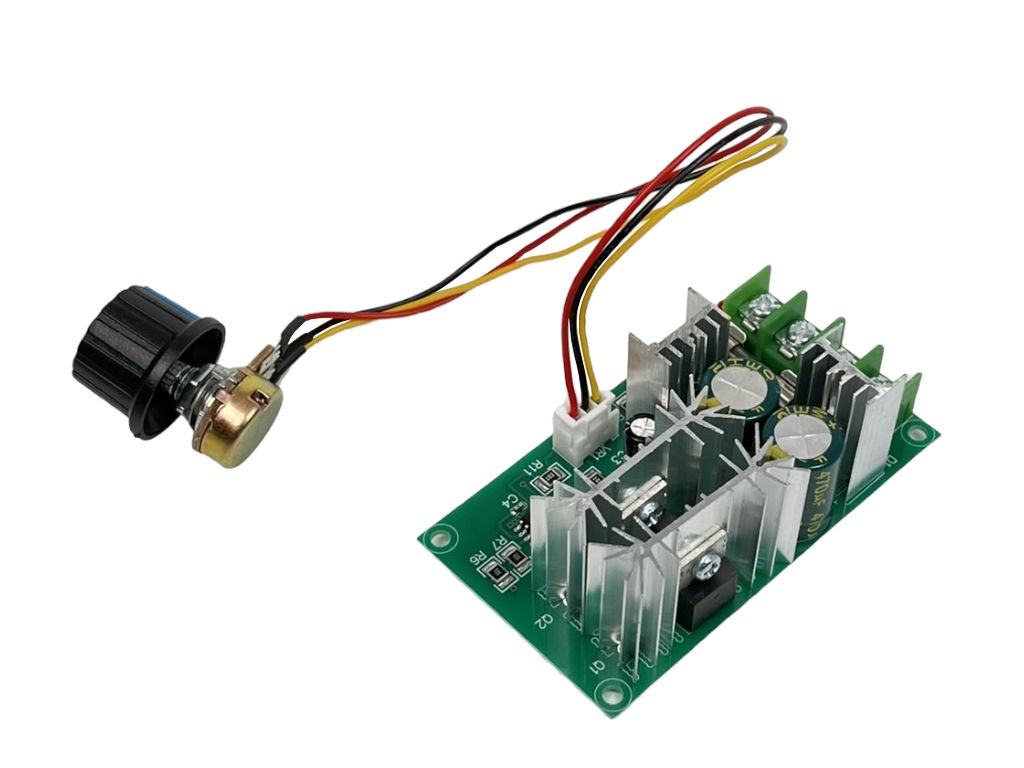

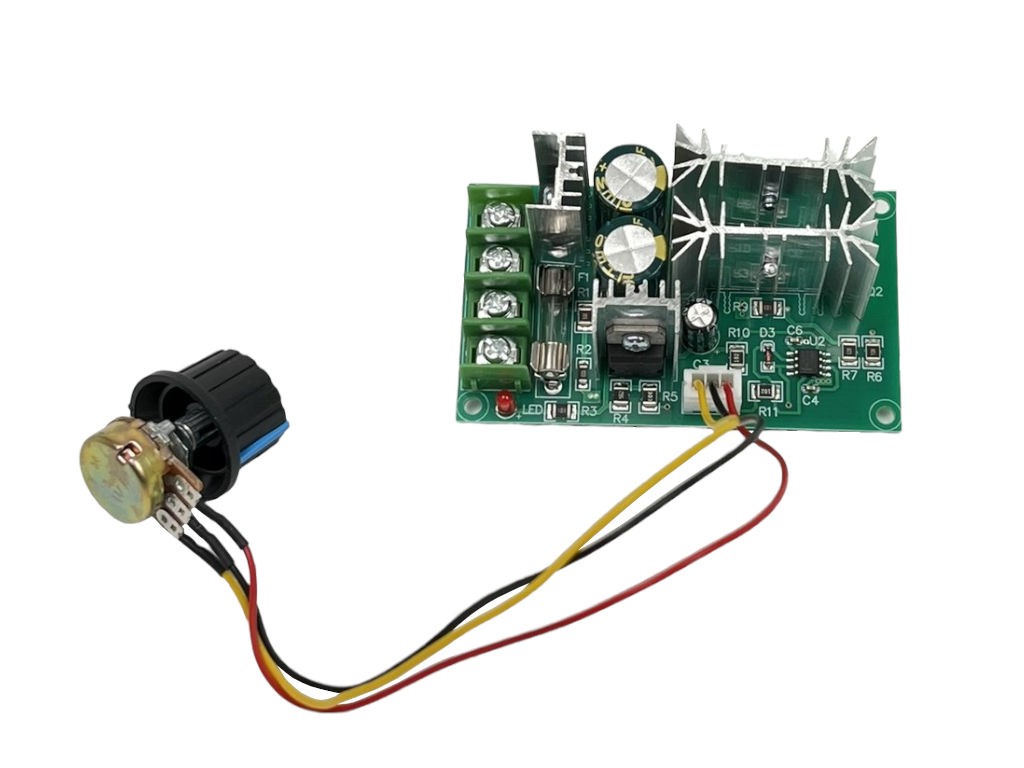

Popis produktu:Regulátor otáček s technologií PWM určený pro stejnosměrné (DC) motory napájené v rozsahu 9 až 60 V. Umožňuje plynulou změnu rychlosti otáčení motorů, což je vhodné pro různé aplikace jako např. vrtačky, modely aut, lodí, pohony stěračů nebo elektrické nářadí.
Regulace rychlosti se provádí pomocí potenciometru, který mění šířku impulzů (PWM). Výstupní proud lze nastavit až do 20 A špičkově, přičemž trvalý proud je 18 A. Zařízení obsahuje ochrannou pojistku pro bezpečnost provozu. Regulátor nemá integrovaný mechanický vypínač.
Technické parametry:- Napájecí napětí: DC 9 – 60 V
- Maximální výstupní proud: 18 A trvale, 20 A špičkově
- Rozsah regulace otáček: 1–100 % šířkou pulsu (PWM)
- Maximální výkon (špičkový): 1200 W
- Rozměry desky: 77 × 45 × 28 mm
- Hmotnost: 73 g

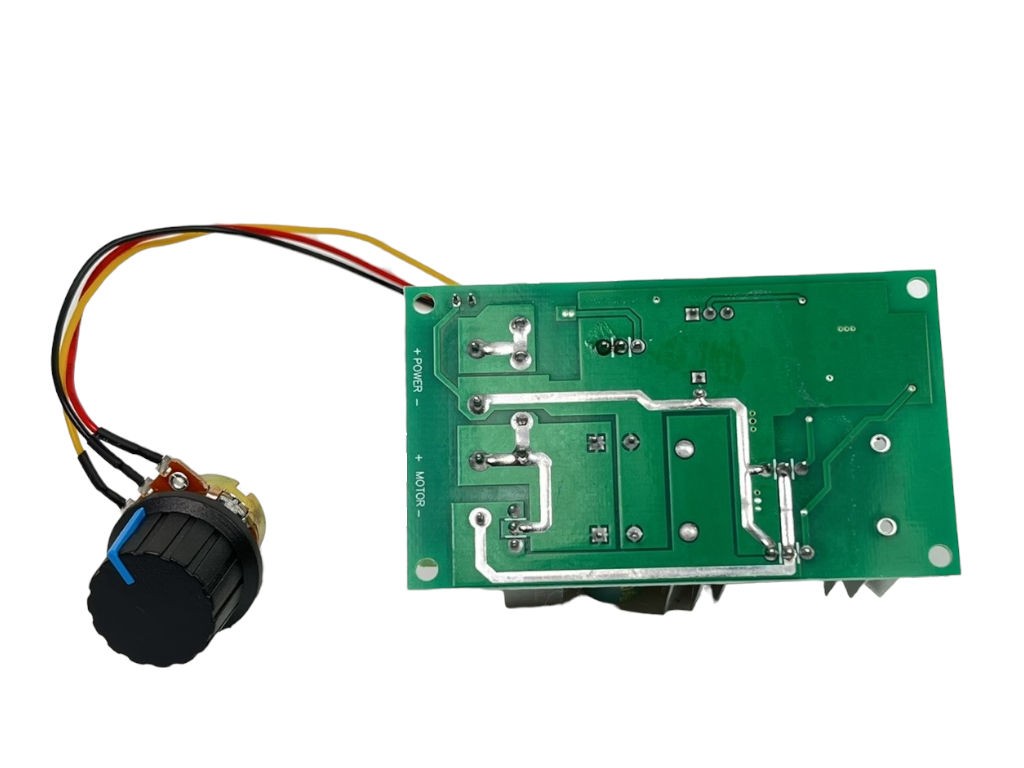

Zapojení:- Motor + ... připojení kladného pólu motoru
- Motor - ... připojení záporného pólu motoru
- Power + ... připojení kladného pólu napájení
- Power - ... připojení záporného pólu napájení
Zapojení motoru na svorky + a – lze libovolně prohozet, motor se při opačném zapojení otočí opačným směrem. Rychlost otáček se nastavuje potenciometrem.
Důležité upozornění:Regulátor není samostatně funkční zařízení a vyžaduje odbornou montáž a správné zapojení.
