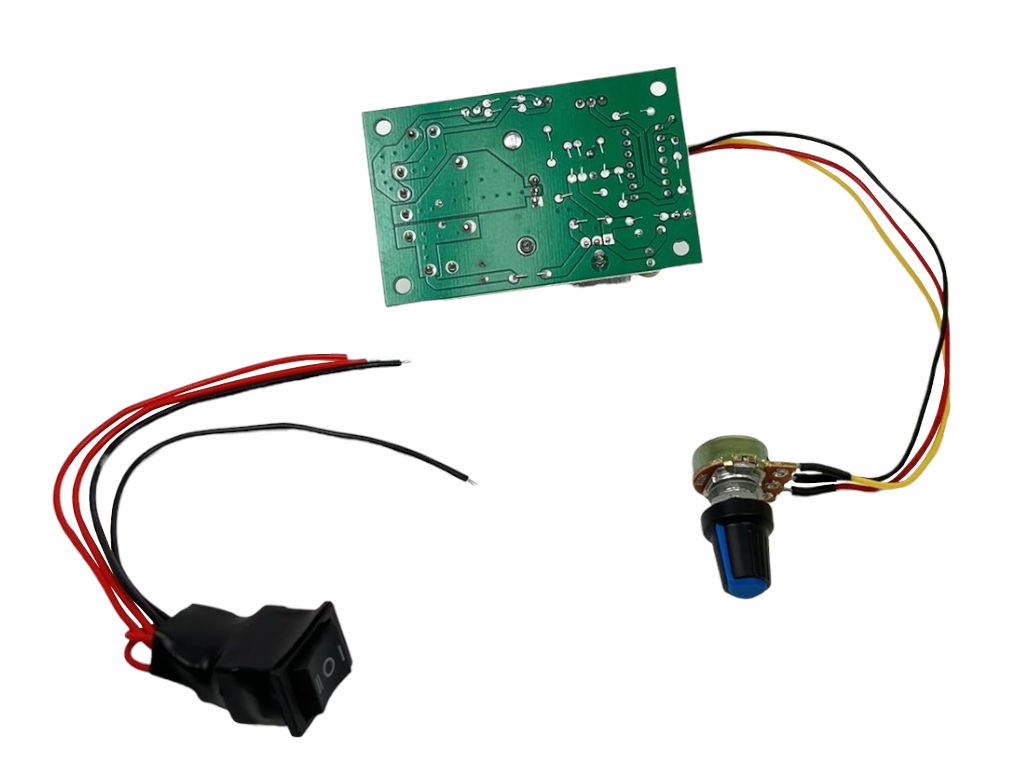

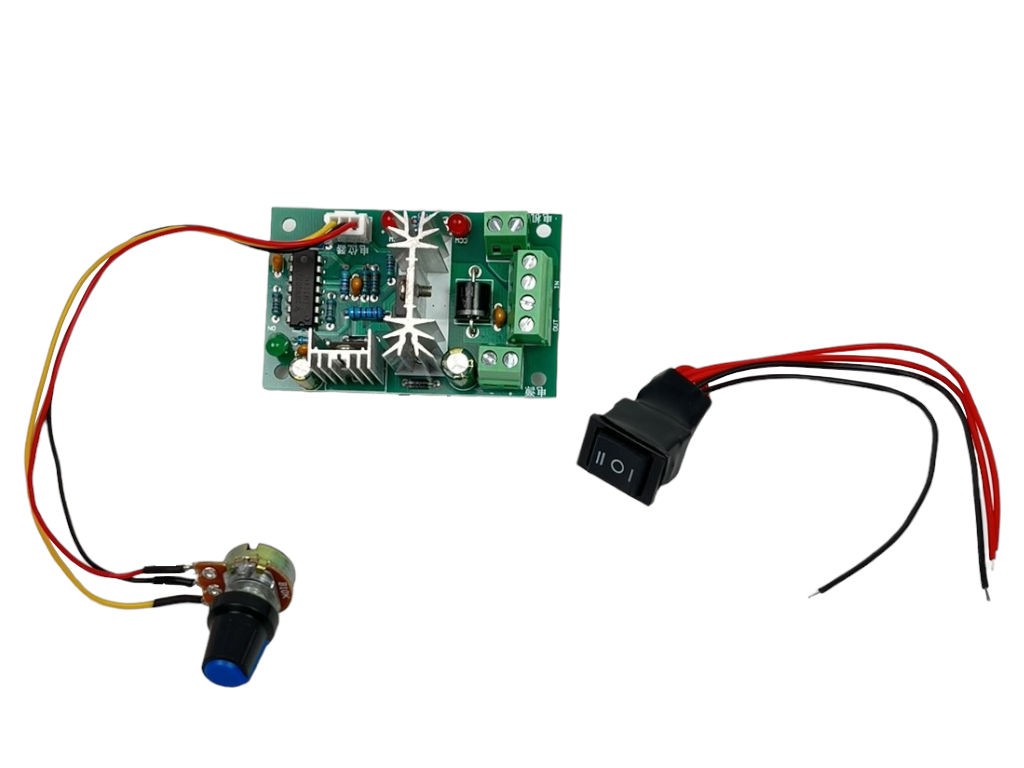

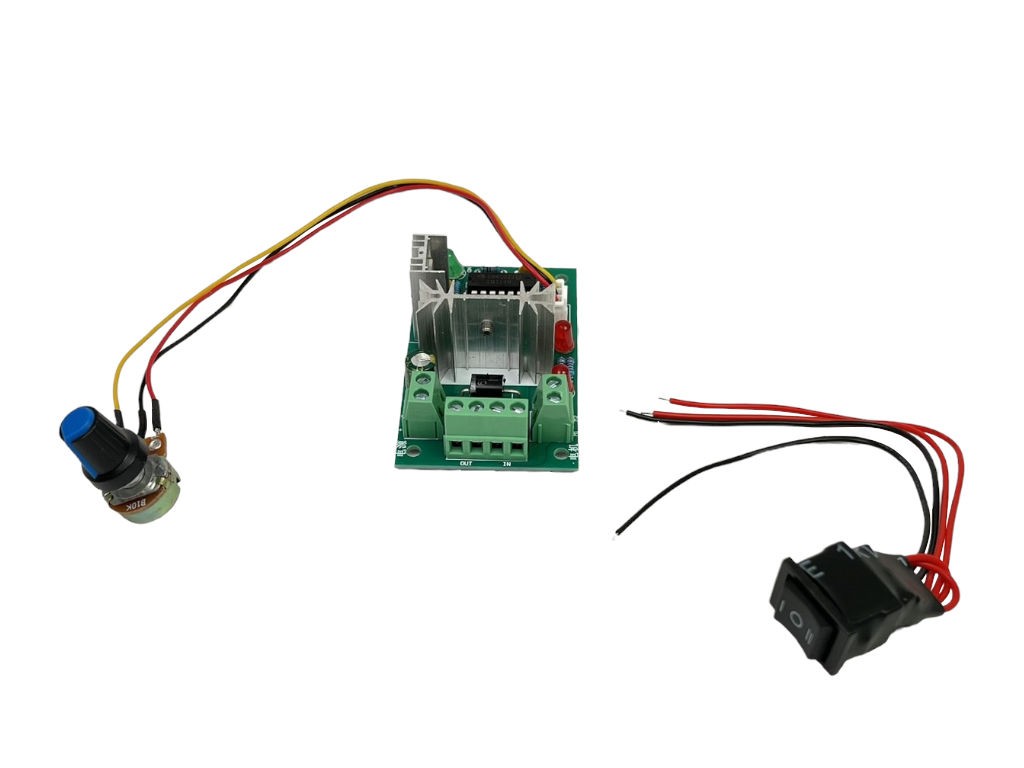

PWM regulátor otáček pro stejnosměrné motory 10-30V 3A obousměrný
Kód zboží:
460M001300
Značka:
NC
Impulsní PWM regulátor otáček pro DC motory 10-30V, 3A s možností obousměrného chodu. Celý popis
185,00 Kč
bez DPH: 152,89 Kč
Skladem 8 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
185,00 Kč
Popis produktu:
Impulsní PWM regulátor slouží k plynulé regulaci otáček stejnosměrných (DC) motorů s napájecím napětím od 10 do 30 V. Výstupní proud lze nastavit až do 3 A trvale, což umožňuje ovládání nízkonapěťových elektromotorů používaných například ve vrtačkách, modelech aut, lodí, pohonech stěračů nebo elektrickém nářadí.
Regulátor umožňuje obousměrný chod motoru pomocí přepínačů, které nastavují směr otáčení. Rychlost motoru se plynule řídí potenciometrem změnou šířky pulsu (PWM). Zařízení není samostatně funkční a vyžaduje odbornou instalaci.
Technické parametry:
Zapojení:
Při zapojení není důležitá polarita motoru na svorkách + a –. Opačné připojení způsobí změnu směru otáčení.
Rychlost otáček se reguluje potenciometrem a lze ji vypnout vypínačem.
Impulsní PWM regulátor slouží k plynulé regulaci otáček stejnosměrných (DC) motorů s napájecím napětím od 10 do 30 V. Výstupní proud lze nastavit až do 3 A trvale, což umožňuje ovládání nízkonapěťových elektromotorů používaných například ve vrtačkách, modelech aut, lodí, pohonech stěračů nebo elektrickém nářadí.
Regulátor umožňuje obousměrný chod motoru pomocí přepínačů, které nastavují směr otáčení. Rychlost motoru se plynule řídí potenciometrem změnou šířky pulsu (PWM). Zařízení není samostatně funkční a vyžaduje odbornou instalaci.
Technické parametry:
- Napájecí napětí: DC 10–30 V
- Maximální výstupní proud: 3 A trvale, 4 A špičkově
- Rozsah regulace otáček: 1–100 % (PWM šířka pulsu)
- Frekvence PWM: 500 kHz
- Maximální špičkový výkon: 120 W
- Rozměry PCB: 73,5 × 45,5 × 30 mm
- Hmotnost: 58 g
Zapojení:
- M1 - připojení motoru
- M2 - připojení motoru
- + Napájení +
- - Napájení -
- IN - černé vodiče přepínače směru otáčení
- OUT - červené vodiče přepínače směru otáčení
Při zapojení není důležitá polarita motoru na svorkách + a –. Opačné připojení způsobí změnu směru otáčení.
Rychlost otáček se reguluje potenciometrem a lze ji vypnout vypínačem.
