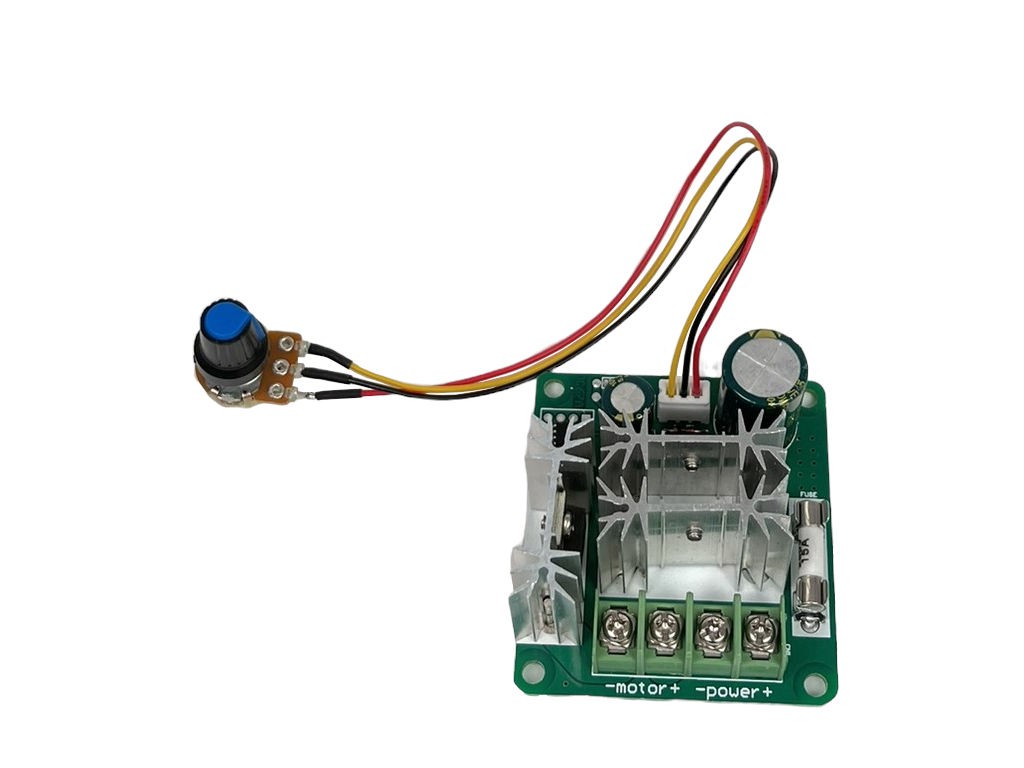

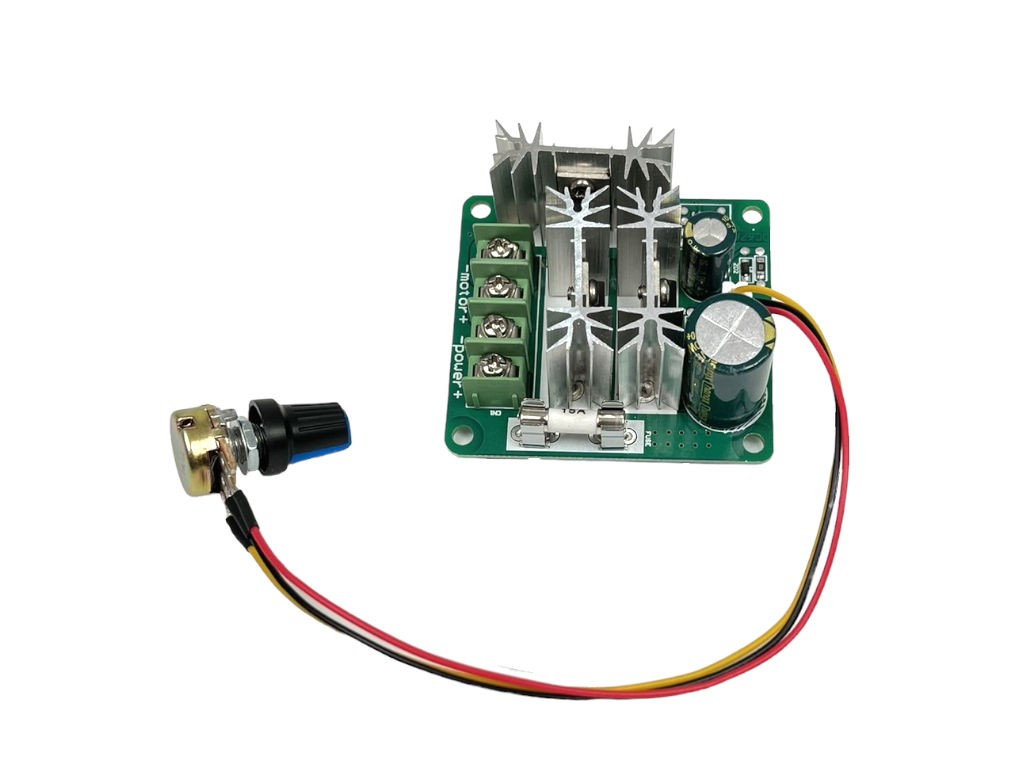

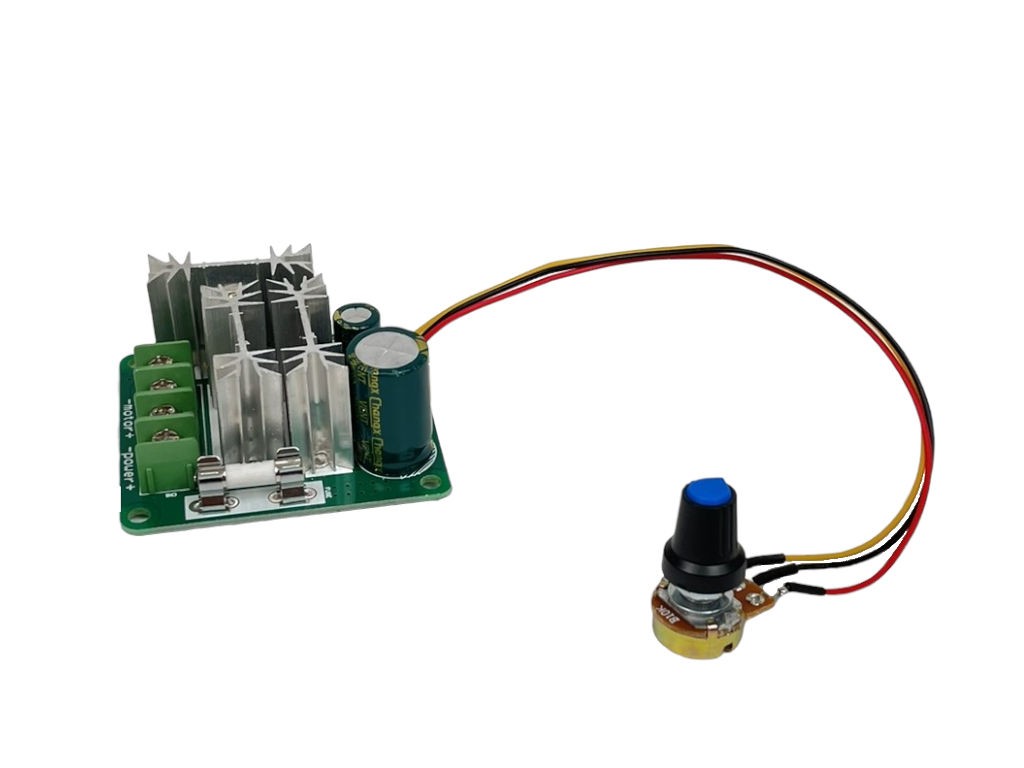

PWM regulátor otáček pro stejnosměrné motory DC 6–90V 8A
Kód zboží:
460M001200
Značka:
NC
Impulsní PWM regulátor otáček pro DC motory, 6–90V, 8A trvalý proud, plynulá regulace pomocí potenciometru. Celý popis
166,00 Kč
bez DPH: 137,19 Kč
Skladem 10 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
166,00 Kč
Popis produktu:
Impulsní PWM regulátor slouží k plynulé regulaci otáček stejnosměrných (DC) motorů s napájecím napětím od 6 do 90 V. Hodí se pro nízkonapěťové elektromotory používané například ve vrtačkách, modelech aut a lodí, pohonech stěračů, grilech nebo elektrickém nářadí.
Regulace rychlosti probíhá změnou šířky pulsu (PWM) pomocí vestavěného potenciometru, který umožňuje nastavení otáček v rozsahu 1–100 %. Výstupní proud je 8 A trvale s možností krátkodobého špičkového proudu až 15 A. Regulátor obsahuje ochrannou pojistku pro bezpečný provoz.
Nemá mechanický vypínač integrovaný v potenciometru. Při připojení motoru nezáleží na polaritě, protože při opačném zapojení se motor otáčí v protisměru.
Technické parametry:
Zapojení:
Při připojení motoru může být polarita obrácená, což způsobí změnu směru otáčení motoru. Rychlost otáček se nastavuje pomocí potenciometru.
Upozornění:
Regulátor není samostatně funkční zařízení a vyžaduje odbornou montáž a zapojení. Používá se jako modul v elektronických zařízeních a projektech.
Impulsní PWM regulátor slouží k plynulé regulaci otáček stejnosměrných (DC) motorů s napájecím napětím od 6 do 90 V. Hodí se pro nízkonapěťové elektromotory používané například ve vrtačkách, modelech aut a lodí, pohonech stěračů, grilech nebo elektrickém nářadí.
Regulace rychlosti probíhá změnou šířky pulsu (PWM) pomocí vestavěného potenciometru, který umožňuje nastavení otáček v rozsahu 1–100 %. Výstupní proud je 8 A trvale s možností krátkodobého špičkového proudu až 15 A. Regulátor obsahuje ochrannou pojistku pro bezpečný provoz.
Nemá mechanický vypínač integrovaný v potenciometru. Při připojení motoru nezáleží na polaritě, protože při opačném zapojení se motor otáčí v protisměru.
Technické parametry:
- Napájecí napětí: DC 6 – 90 V
- Maximální výstupní proud: 8 A trvale, 15 A špičkově
- Regulace otáček: 1–100 % změnou šířky pulsu (PWM)
- Frekvence PWM: 16 kHz
- Proudový odběr v klidu (stand-by): 5 mA
- Maximální špičkový výkon: 1000 W
- Rozměry PCB: 64 × 59 × 28 mm
- Hmotnost: 66 g
Zapojení:
- Motor +: připojení kladného pólu motoru
- Motor -: připojení záporného pólu motoru
- Power +: připojení kladného napájení
- Power -: připojení záporného napájení
Při připojení motoru může být polarita obrácená, což způsobí změnu směru otáčení motoru. Rychlost otáček se nastavuje pomocí potenciometru.
Upozornění:
Regulátor není samostatně funkční zařízení a vyžaduje odbornou montáž a zapojení. Používá se jako modul v elektronických zařízeních a projektech.
