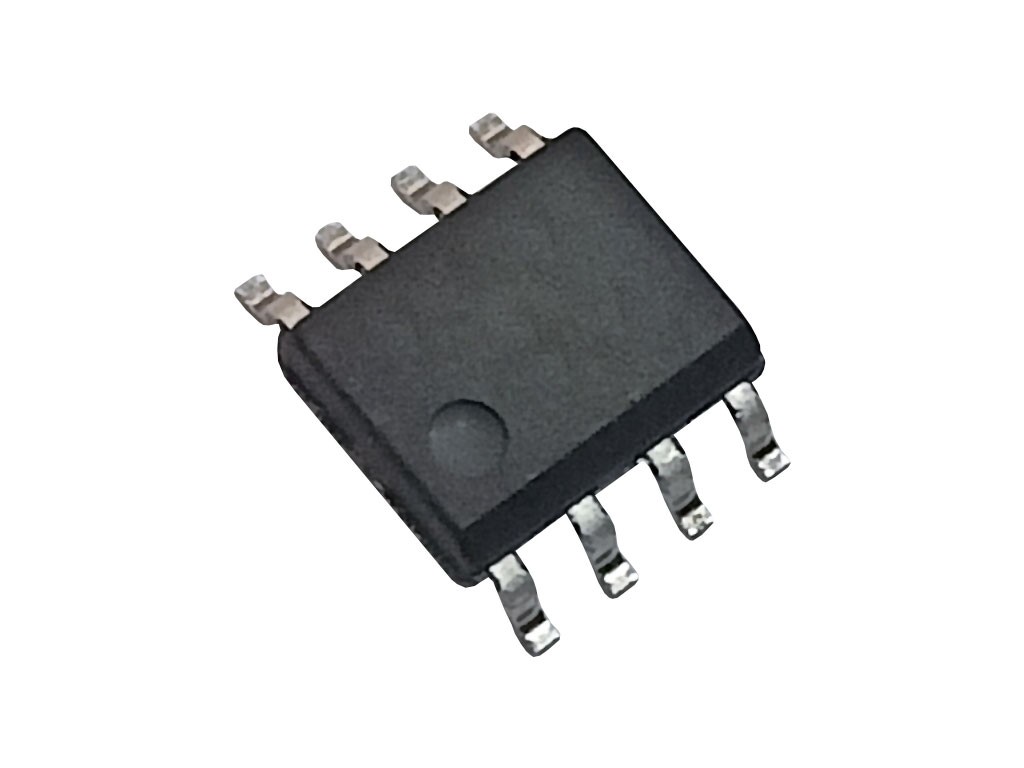

PWM řídicí integrovaný obvod OB2225M v pouzdře SOP-8
Kód zboží:
3000135400
PWM výkonový spínač pro AC/DC buck a buck-boost zdroje s regulovaným 12V výstupem a ochranami. Celý popis
69,00 Kč
bez DPH: 57,02 Kč
Skladem 9 ks
Možnosti doručení
Skladem na prodejně
AME Hradec Králové
69,00 Kč
PWM řídicí integrovaný obvod OB2225M v pouzdře SOP-8
OB2225M je přesný PWM výkonový spínač určený pro neizolované AC/DC buck a buck-boost zdroje. Kombinuje proudový PWM kontrolér a vysokonapěťový bipolární tranzistor v kompaktním pouzdře SOP-8, což snižuje potřebu externích součástek a náklady na návrh zdroje.
Je optimalizovaný pro univerzální AC vstup v rozsahu 90–264 VAC a stabilní 12V výstup s maximálním proudem 200 mA. Hodí se pro malé domácí spotřebiče a nízkovýkonové offline spínané zdroje jako náhrada lineárních regulátorů nebo RCC řešení.
Podporuje řízení proudem (current mode control), konstantní výkon při přetížení a vysokou účinnost díky snížení spínací frekvence a burst mode režimu. Pro lepší potlačení rušení (EMI) využívá frequency shuffling a měkký start (soft start). Součástí jsou ochrany proti zkratu, proudovému omezení po cyklech, přepětí a podpětí na vstupu, a tepelná ochrana s automatickým obnovením.
Technické parametry:
OB2225M je přesný PWM výkonový spínač určený pro neizolované AC/DC buck a buck-boost zdroje. Kombinuje proudový PWM kontrolér a vysokonapěťový bipolární tranzistor v kompaktním pouzdře SOP-8, což snižuje potřebu externích součástek a náklady na návrh zdroje.
Je optimalizovaný pro univerzální AC vstup v rozsahu 90–264 VAC a stabilní 12V výstup s maximálním proudem 200 mA. Hodí se pro malé domácí spotřebiče a nízkovýkonové offline spínané zdroje jako náhrada lineárních regulátorů nebo RCC řešení.
Podporuje řízení proudem (current mode control), konstantní výkon při přetížení a vysokou účinnost díky snížení spínací frekvence a burst mode režimu. Pro lepší potlačení rušení (EMI) využívá frequency shuffling a měkký start (soft start). Součástí jsou ochrany proti zkratu, proudovému omezení po cyklech, přepětí a podpětí na vstupu, a tepelná ochrana s automatickým obnovením.
Technické parametry:
- Označení: OB2225M
- Typ součástky: PWM výkonový spínač
- Kategorie: Řídicí integrovaný obvod pro AC/DC zdroje
- Použití: Neizolovaný buck a buck-boost
- Pouzdro: SOP-8
- Bez olova: Ano
- Vstupní napětí: 90–264 VAC (univerzální AC vstup)
- Výstupní napětí: 12 V
- Maximální výstupní proud: 200 mA
- Řízení: Current mode PWM
- Typická spínací frekvence: 40 kHz
- Minimální spínací frekvence: 20 kHz
- Frequency shuffling: Ano
- Burst mode: Ano
- Soft start: Ano
- Leading Edge Blanking (LEB): Ano
- Omezení proudu: Cycle-by-cycle current limiting
- Ochrana proti zkratu: Ano
- Ochrana proti přepětí VDD (OVP): Ano
- Ochrana proti podpětí VDD (UVLO): Ano
- Tepelná ochrana (OTP): Ano
- Automatické obnovení po ochraně: Ano
- Konstantní výkon při přetížení: Ano
- Doporučené napájecí napětí VDD: 5,5–12 V
- Startovací proud: 10 µA
- Provozní proud: 1,5 mA
- VDD regulační napětí: 12,6 V
- UVLO zapnutí: 14 V
- UVLO vypnutí: 15,5 V
- Prahové přepětí VDD: 17 V
- Průrazné napětí kolektor-emitor (Vceo): 450 V
- Průrazné napětí kolektor-báze (Vcbo): 700 V
- Maximální špičkový kolektorový proud: 1,0 A
- Maximální budicí proud: 60 mA
- Pracovní teplota okolí: -40 až +85 °C
- Pracovní teplota přechodu: -40 až +150 °C
- Maximální teplota pájení: 260 °C / 10 s
