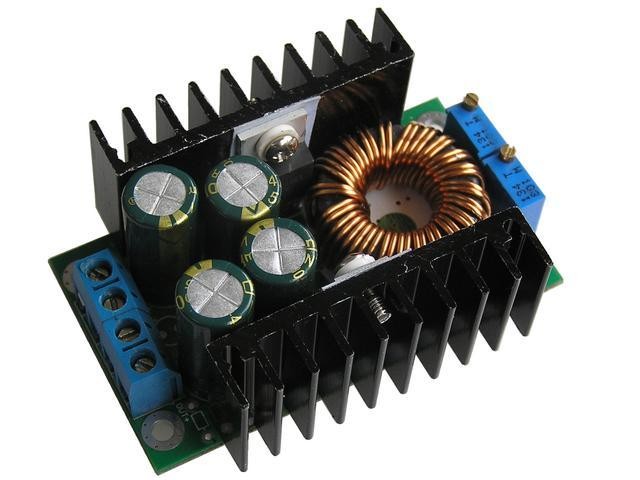

Step-down modul napájecího zdroje 0,8 - 28V / 10A s nastavitelným omezením proudu
Kód zboží:
460M066900
Nastavitelný step-down modul s výstupem 0,8–28V a proudem až 12A, vhodný pro regulaci napětí a proudové omezení. Celý popis
Nedostupné
Popis produktu:
Modul step-down zdroje umožňuje snížit vstupní napětí v rozsahu 7–32 V na nastavitelné výstupní napětí mezi 0,8 a 28 V. Výstupní proud lze omezit v rozsahu 1–12 A, což je vhodné například pro nabíjecí aplikace s charakteristikou CC/CV (konstantní proud/konstantní napětí). Výstupní proud je nastavitelný pomocí víceotáčkového trimru přímo na modulu.
Modul je určen pro odbornou montáž, není vybaven ochranným krytem a při nesprávné manipulaci hrozí poškození nebo bezpečnostní riziko. Pro trvalé zatížení maximálním proudem je nutné zajistit dodatečné chlazení a posílit kapacitu výstupních kondenzátorů. Doporučený provozní proud je do 8 A, modul zvládne i krátkodobé špičky až 12 A.
Nelze propojit vstupní a výstupní mínusové svorky, protože by došlo ke ztrátě funkce proudového omezení.
Technické parametry:
Provozní teplota při okolní teplotě 20 °C a vstupním napětí 12 V (výstup 3,3 V):
Modul step-down zdroje umožňuje snížit vstupní napětí v rozsahu 7–32 V na nastavitelné výstupní napětí mezi 0,8 a 28 V. Výstupní proud lze omezit v rozsahu 1–12 A, což je vhodné například pro nabíjecí aplikace s charakteristikou CC/CV (konstantní proud/konstantní napětí). Výstupní proud je nastavitelný pomocí víceotáčkového trimru přímo na modulu.
Modul je určen pro odbornou montáž, není vybaven ochranným krytem a při nesprávné manipulaci hrozí poškození nebo bezpečnostní riziko. Pro trvalé zatížení maximálním proudem je nutné zajistit dodatečné chlazení a posílit kapacitu výstupních kondenzátorů. Doporučený provozní proud je do 8 A, modul zvládne i krátkodobé špičky až 12 A.
Nelze propojit vstupní a výstupní mínusové svorky, protože by došlo ke ztrátě funkce proudového omezení.
Technické parametry:
- Vstupní napětí: 7 – 32 V
- Výstupní napětí: 0,8 – 28 V (nastavitelné)
- Maximální výstupní proud: 12 A (doporučeno do 8 A trvale)
- Typický vstupní proud na prázdno: 22 mA
- Účinnost: 85 – 94 %
- Ovládací prvek: víceotáčkový trimr
- Použitý integrovaný obvod: XL4016
- Řídicí obvod: LM358
- Rozměry modulu: 65 x 47 mm
Provozní teplota při okolní teplotě 20 °C a vstupním napětí 12 V (výstup 3,3 V):
- 1,5 A – 30 °C
- 3,0 A – 41 °C
- 5,5 A – 47 °C
- 7,0 A – 62 °C
