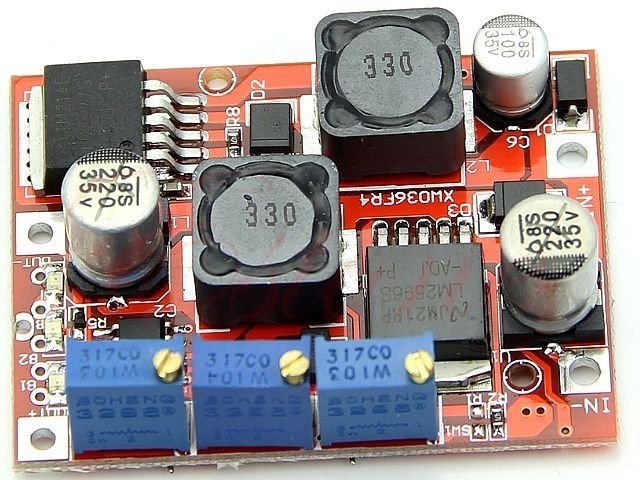

Univerzální napěťový modul STEP-DOWN + STEP-UP 1,2 - 37V / 1,5A s nastavitelným omezením proudu
Kód zboží:
460M002400
Nastavitelný napěťový modul s plynulou konverzí nahoru i dolů, výstup 1,2–25V, proud do 1,5A, vhodný pro přesné napájení. Celý popis
Nedostupné
Univerzální modul napájecího zdroje s funkcí STEP-DOWN i STEP-UP s nastavitelným omezením proudu
Tento modul umožňuje plynulé nastavení výstupního napětí v rozsahu 1,2 až 25 V a dokáže plynule přecházet mezi režimy snižování (STEP-DOWN) a zvyšování (STEP-UP) napětí. Vstupní napětí může být v rozsahu 4 až 35 V.
Výstupní proud je možné omezit pomocí vestavěného trimru, přičemž doporučený proud v režimu STEP-DOWN je do 1,5 A, s maximálním proudem až 3 A. V režimu STEP-UP je doporučený proud do 0,5 A, maximální do 2 A, přičemž výkon je omezen na 15 W kvůli použitým cívkám.
Modul je vybaven třemi trimry: levý nastavuje výstupní napětí, pravý omezuje výstupní proud a střední určuje rozhodovací úroveň přechodu mezi režimy. Při malém rozdílu mezi vstupním a výstupním napětím (méně než 2 V) modul přechází do lineárního režimu bez vlivu na výstupní napětí.
Provozní teplota a životnost modulu závisí na odběru proudu, proto je doporučeno používat proud do 1,5 A.
Technické parametry:
Popis použití:
Modul je vhodný pro projekty vyžadující přesné nastavení napětí a proudu, například malé nabíjecí stanice, napájecí zdroje nebo elektronické experimenty, kde je potřeba plynule měnit napětí nahoru i dolů a omezit maximální proud.
Tento modul umožňuje plynulé nastavení výstupního napětí v rozsahu 1,2 až 25 V a dokáže plynule přecházet mezi režimy snižování (STEP-DOWN) a zvyšování (STEP-UP) napětí. Vstupní napětí může být v rozsahu 4 až 35 V.
Výstupní proud je možné omezit pomocí vestavěného trimru, přičemž doporučený proud v režimu STEP-DOWN je do 1,5 A, s maximálním proudem až 3 A. V režimu STEP-UP je doporučený proud do 0,5 A, maximální do 2 A, přičemž výkon je omezen na 15 W kvůli použitým cívkám.
Modul je vybaven třemi trimry: levý nastavuje výstupní napětí, pravý omezuje výstupní proud a střední určuje rozhodovací úroveň přechodu mezi režimy. Při malém rozdílu mezi vstupním a výstupním napětím (méně než 2 V) modul přechází do lineárního režimu bez vlivu na výstupní napětí.
Provozní teplota a životnost modulu závisí na odběru proudu, proto je doporučeno používat proud do 1,5 A.
Technické parametry:
- Vstupní napětí: 4 – 35 V
- Výstupní napětí: 1,2 – 25 V
- Výstupní proud (STEP-DOWN) doporučený: do 1,5 A
- Výstupní proud (STEP-DOWN) maximální: 3 A
- Výstupní proud (STEP-UP) doporučený: do 0,5 A
- Výstupní proud (STEP-UP) maximální: 2 A
- Minimální omezení výstupního proudu: 10 mA
- Vstupní proud na prázdno: 42 mA
- Maximální výkon: 15 W
- Rozměry modulu: 50 x 37 mm
Popis použití:
Modul je vhodný pro projekty vyžadující přesné nastavení napětí a proudu, například malé nabíjecí stanice, napájecí zdroje nebo elektronické experimenty, kde je potřeba plynule měnit napětí nahoru i dolů a omezit maximální proud.
